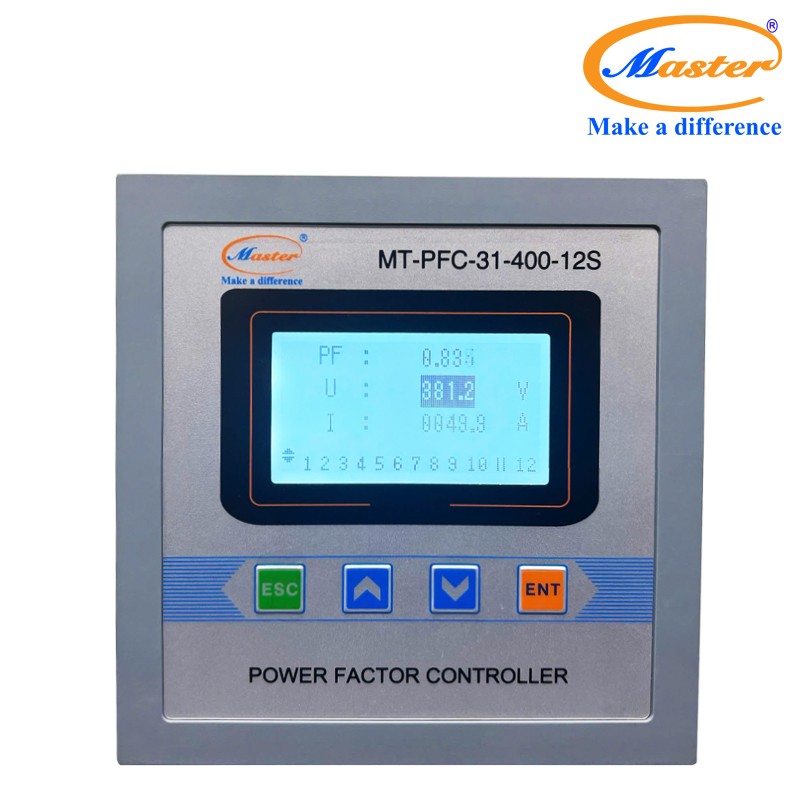

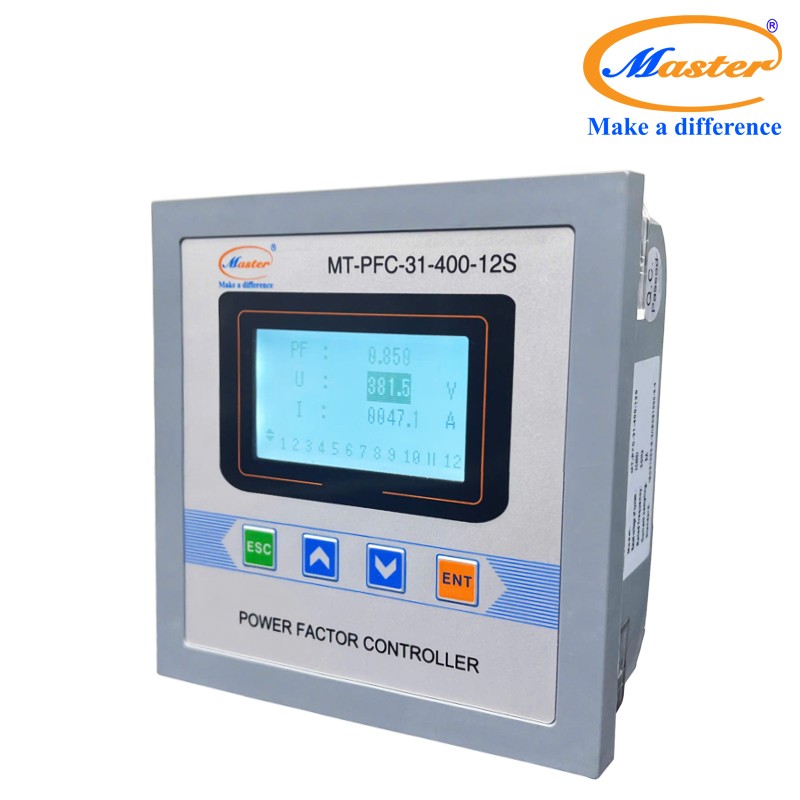

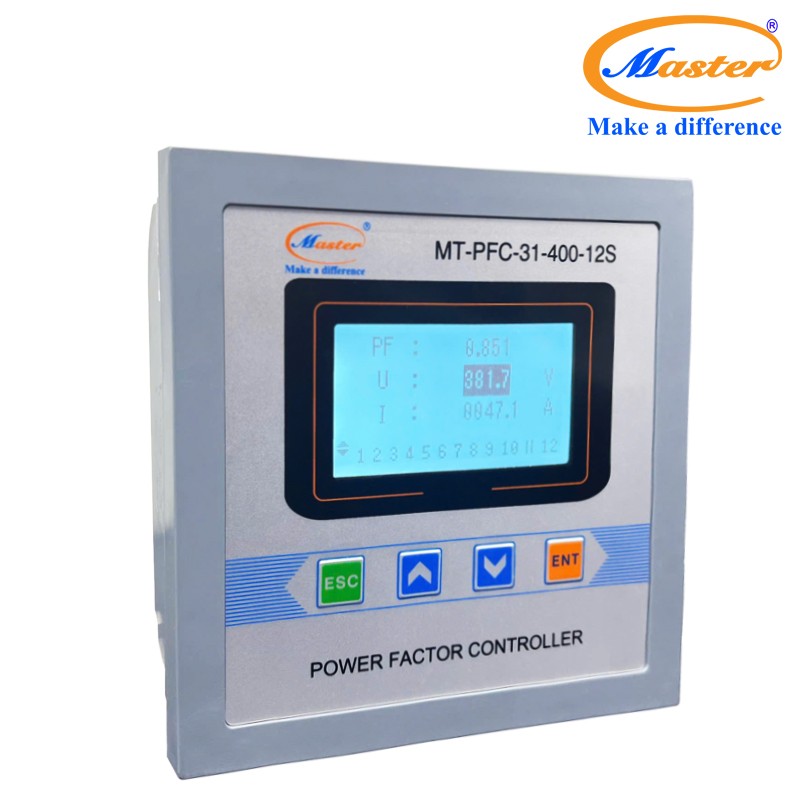

Bộ Điều Khiển Tụ Bù Hệ Số Công Suất MT-PFC-31-400-12S Master

I. TỔNG QUAN VỀ BỘ ĐIỀU KHIỂN TỤ BÙ HỆ SỐ CÔNG SUẤT MT-PFC-31-400-12S MASTER

Bộ điều khiển tụ bù hệ số công suất MT-PFC-31-400-12S Master là thiết bị tiên tiến giúp tối ưu hóa hệ thống điện bằng cách tự động điều chỉnh tụ bù để duy trì hệ số công suất ở mức lý tưởng. Với khả năng giám sát và điều chỉnh liên tục, bộ điều khiển này giúp giảm tổn thất điện năng, tăng hiệu suất sử dụng điện và kéo dài tuổi thọ thiết bị. Thiết kế bền vững và tích hợp các tính năng an toàn chống cháy nổ, bộ điều khiển tụ bù Master đảm bảo hoạt động ổn định và an toàn cho các hệ thống điện công nghiệp, thương mại và dân dụng.

Bộ điều khiển tụ bù hệ số công suất MT-PFC-31-400-12S Master mang lại nhiều lợi ích quan trọng cho hệ thống điện. Trước hết, nó giúp tối ưu hóa hệ số công suất, giảm tổn thất điện năng và tiết kiệm chi phí vận hành. Bộ điều khiển còn bảo vệ thiết bị điện khỏi các sự cố do quá tải, kéo dài tuổi thọ và giảm chi phí bảo trì. Ngoài ra, nó duy trì ổn định điện áp, đảm bảo hiệu suất cao và an toàn cho toàn bộ hệ thống.

Tham khảo: "THAM KHẢO BẢNG GIÁ PHỤ KIỆN TỦ ĐIỆN MASTER MỚI NHẤT 2024"

II. THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN TỤ BÙ HỆ SỐ CÔNG SUẤT MT-PFC-31-400-12S MASTER:

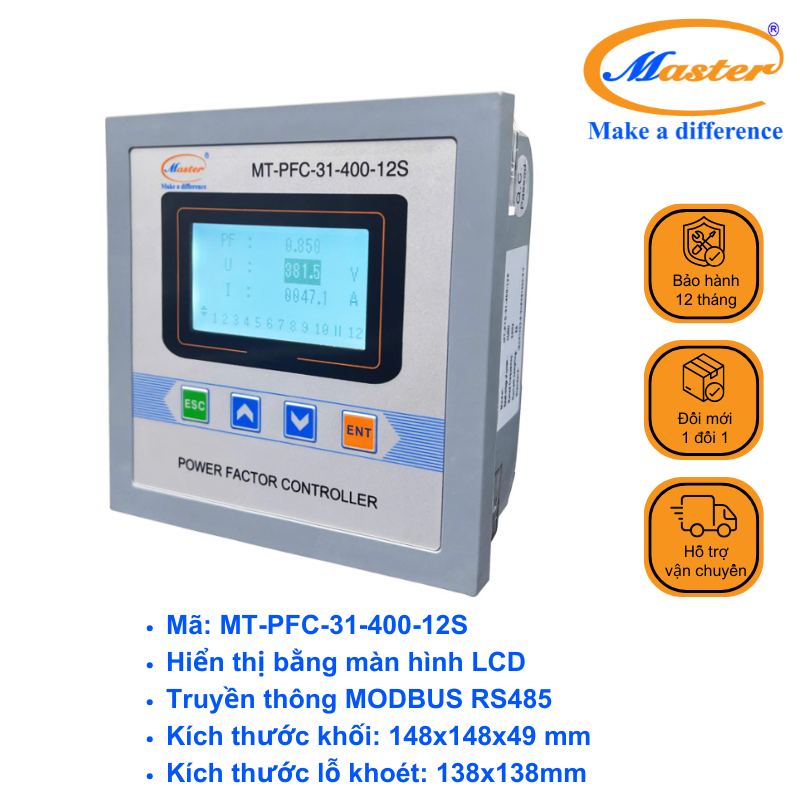

- Mã: MT-PFC-31-400-12S

- Loại: 12 cấp, 3 Pha 1CT

- Điện áp hệ thống: Hệ thống 3 pha 400V ±15%

- Tần số: 50Hz ±5%

- Dòng điện: 0-6A. Độ nhạy 20mA

- Công suất tiêu thụ: <0.4 VA cho dòng điện/pha và tổng công suất tiêu thụ <12W

- Tiếp điểm ngõ ra:

   • Số cấp ngõ ra: 12 cấp điều khiển tụ bù, 1 ngõ ra cảnh báo và 1 ngõ ra điều khiển quạt.

   • Tiếp điểm ngõ ra relay, loại tiếp điểm khô

   • Dòng làm việc: 5A at 250VAC

   • Tuổi thọ: >100000/ chu kỳ

- Cấp chính xác:

   • Điện áp: ± 0.5%

   • Dòng điện: ± 0.5%

   • Công suất tác dụng: ± 2.0%

   • Công suất phản kháng: ± 2.0%

   • Tần số: ± 0.5%

   • Hệ số công suất: ± 1.0%

- Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh. Tự động tránh trính trạng đóng cắt lập lại (Không cần tính hệ số C/K)

- Điều chỉnh được cực tính của biến dòng (CT) trong nội dung cài đặt

- Thông số hiển thị: Hệ số COSφ, điện áp, dòng điện sơ cấp, công suất tác dụng, công suất phản kháng, tần Số, tổng hài áp, tổng hài dòng, hài điện áp và hài dòng điện từ bậc 3 đến bậc 2

- Hiển thị trạng thái ON/ OFF của từng cấp bù

- Cài đặt giới hạn bảo vệ quá áp, thấp áp, quá dòng, thấp dòng, quá giới hạn THDU, THDI, quá nhiệt

- Cài đặt được thời gian làm việc tối đa và thời gian nghỉ của từng cấp tụ

- Hiển thị bằng màn hình LCD

- Chế độ đóng ngắt bằng tay và tự động

- Có ngõ ra cảnh báo sự cố và ngõ ra điều khiển quạt theo nhiệt độ

- Điện áp lưới (L-L): 380VAC - 415VAC

- Truyền thông MODBUS RS485

- Kích thước khối (hxwxd): 148x148x49mm

- Kích thước lỗ khoét: 138x138mm

- Chứng từ: hoá đơn VAT

- Bảo hành: 12 tháng

III. ĐẶC TÍNH KỸ THUẬT, CÀI ĐẶT  VÀ ĐẤU DÂY BỘ ĐIỀU KHIỂN TỤ BÙ MASTER:

1. Đặc tính kỹ thuật:

- Bộ điều khiển hệ số công suất MT-PFC được thiết kế để đo và điều khiển bù công suất phản kháng cho hệ thống điện 3 pha.

- Bộ điều khiển MT-PFC có màn hình hiển thị LCD, cho phép hiển thị giá trị cài đặt và hiển thị nhiều giá trị đo khác nhau: Điện áp, dòng điện, hệ số công suất, tần số, công suất biểu kiến, công suất tác dụng, công suất phản kháng, THDU, THDI, Hài điện áp từ bậc 2 đến bậc 31, Hài dòng điện từ bậc 2 đến bậc 31, hiển thị nhiệt độ… Nó cũng hiển thị trạng thái đóng cắt của tụ bù và trạng thái cảnh báo lỗi.

- Có thể đặt password bảo vệ, tỷ số biến dòng, cài đặt bảo vệ quá áp, thấp áp, quá dòng, thấp dòng, bảo vệ quá hài điện áp, quá hài dòng điện, Cài đặt hệ số công suất mong muốn, độ trễ chờ bật, tắt tụ bù, thời gian chờ phản hồi chuyển đổi bật/ tắt, thời gian xả tụ điện, cài đặt được thời gian làm việc liên tục tối đa và thời gian nghỉ tối thiểu của từng cấp tụ, chế độ đóng cắt tự động hoặc bằng tay, cài đặt được công suất tụ bù và các thông số khác. Các thông số cài đặt sẽ được tự động ghi nhớ và không bị mất khi tắt nguồn.

- Có 2 chế độ hoạt động: Tự động và thủ công với phương pháp chuyển mạch thông minh, điện dung mỗi nhóm có thể được cài đặt tự do. Bộ điều khiển có thể có tối đa 24 cấp và bất kỳ cấp độ nào cũng có thể được thêm vào hoặc loại trừ khỏi thuật toán điều khiển của bộ điều khiển. Tự động tránh trính trạng đóng cắt lập lại (nghĩa là không cần tính hệ số C/K).

- Thuật toán điều khiển của MT-PFC-31 dựa trên phép đo hệ số công suất của một pha trong hệ thống, giúp tối ưu về chi phí và dễ dàng lắp đặt.

- Thuật toán điều khiển của MT-PFC-33 dựa trên việc đo hệ số công suất trên cả 3 pha nên khả năng bù được tối ưu, Phù hợp cho hệ thống tải 3 pha không cân bằng.

- Bộ điều khiển có chức năng cài đặt bảo vệ quá nhiệt cho tủ tụ bù, điều khiển bật/ tắt quạt theo nhiệt độ, suất ngõ ra cảnh báo khi có sự cố.

- Bộ điều khiển có chức năng tổng hợp số lần đóng cắt của tụ bù. Có cổng truyền thông RS485 chuẩn MODBUS RTU giúp giám sát và điều khiển từ xa.

- Phù hợp với tiêu chuẩn: IEC 61000-6-2 and IEC 61000-6-4.

2. Cài đặt:

- Cài đặt hệ thống:

- Cài đặt bảo vệ:

- Cài đặt công suất tụ bù:

** Lưu ý:

- Giá trị cài đặt của tỷ số CT là kết quả phép chia giữa sơ cấp và thứ cấp của CT. Ví dụ tỷ số của CT là 500/5A thì thông số này sẽ đặt là 100.

- Giá trị TK càng nhỏ thì độ nhạy càng cao. Khi hệ thống cần cải thiện hiệu ứng bù, có thể giảm giá trị của hệ số TK. Khi cần tăng độ ổn định chuyển mạch tụ điện, hệ số TK nên được điều chỉnh tăng.

- D1 là khoảng thời gian trễ để đóng hoặc cắt một cấp tụ.

- S-PH là chiều của dòng điện. Nếu CT đấu đúng cực tích, tham số này sẽ được chọn là “+”. Nếu CT bị đấu sai cực tính, tham số này sẽ được chọn là “-”.

- 4 số trước dấu phảy là giá trị bảo vệ quá dòng. 3 số sau dấu phảy là ngưỡng hủy bảo vệ quá dòng.

- “RUN” là thời gian tối đa mà tụ bù được cho phép làm việc liên tục. Nếu có bất kỳ cấp bù nào bị vượt quá điều kiện này mà trong hệ thống có cấp bù khác đáp ứng thuật toán điều khiển thì cấp bù đó sẽ được đóng thay thế cho cấp bù bị quá thời gian hoạt động liên tục.

- “SLP” là thời gian nghỉ của cấp tụ. Sau khi một cấp tụ được ngắt ra do đạt đến thời gian hoạt động liên tục, cấp tụ này sẽ được nghỉ trong khoảng thời gian đã được cài đặt trong tham số “SLP” trước khi có thể đóng trở lại.

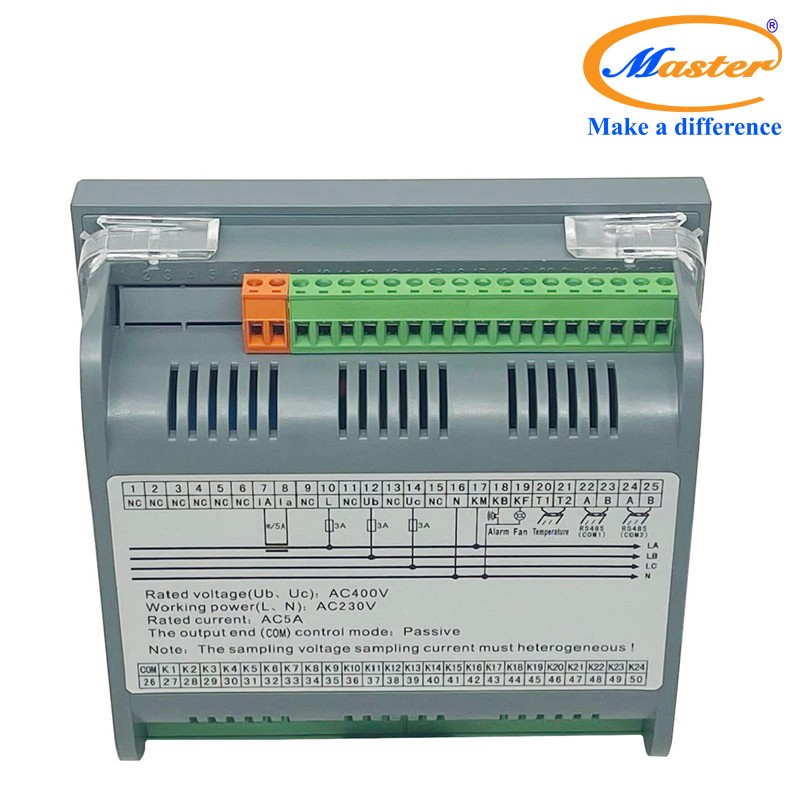

3. Đấu dây

Bộ điều khiển tụ bù Master đóng vai trò quan trọng trong hệ thống điện bằng cách tối ưu hóa hiệu suất và ổn định nguồn điện. Nó tự động điều chỉnh công suất phản kháng, giảm tổn thất điện năng và tăng hiệu suất hoạt động của thiết bị. Ngoài ra, bộ điều khiển còn giúp giảm thiểu các hiện tượng quá tải và giảm thiểu tổn hao điện, kéo dài tuổi thọ của hệ thống điện. Với khả năng kiểm soát chính xác và tự động, bộ điều khiển tụ bù Master đảm bảo hệ thống điện hoạt động hiệu quả, an toàn và đáng tin cậy, đáp ứng các yêu cầu về công suất và chất lượng điện năng.
