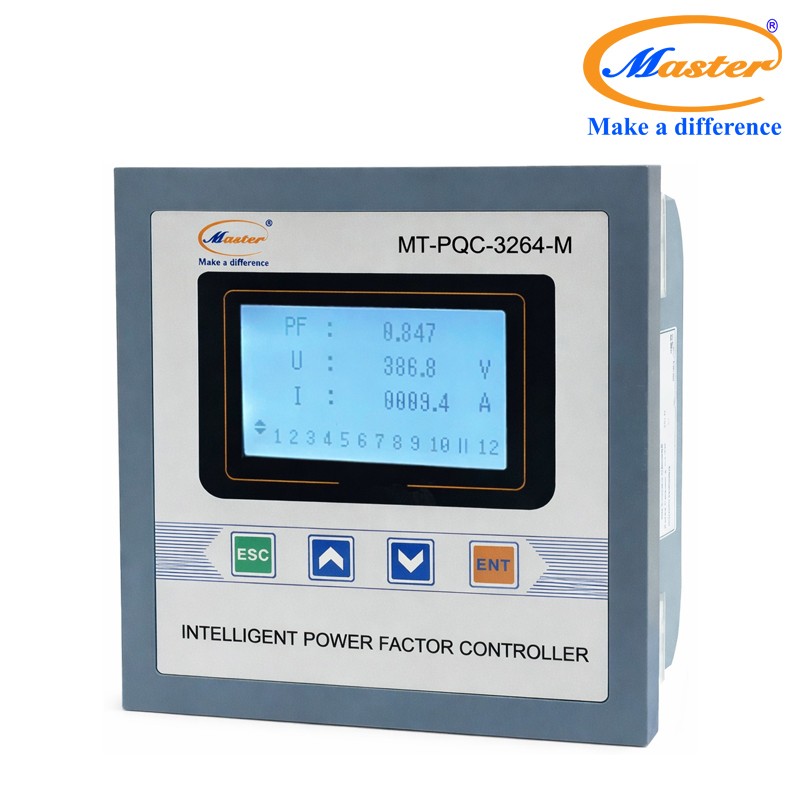

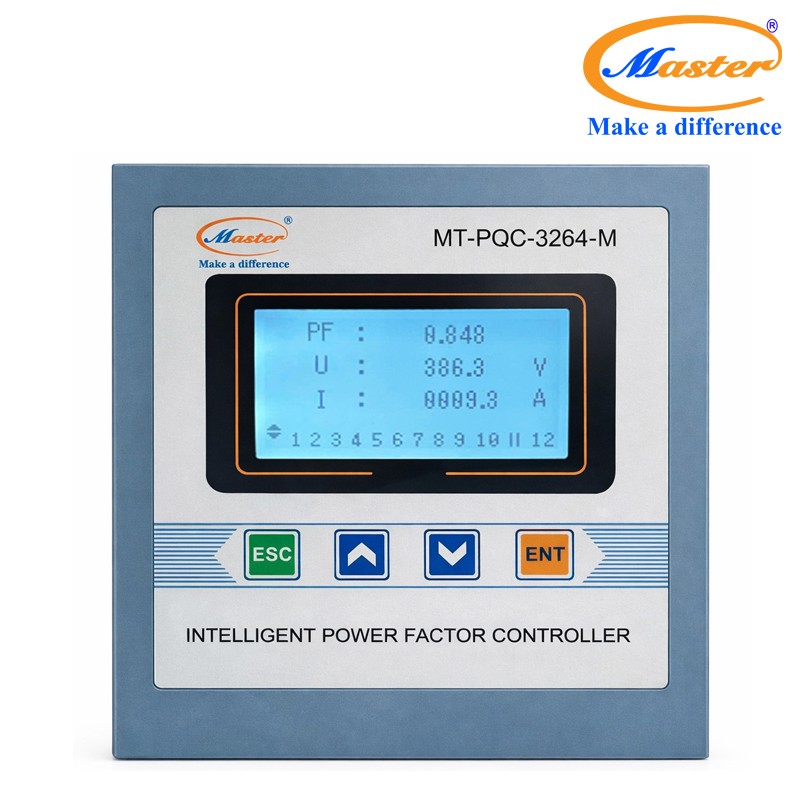

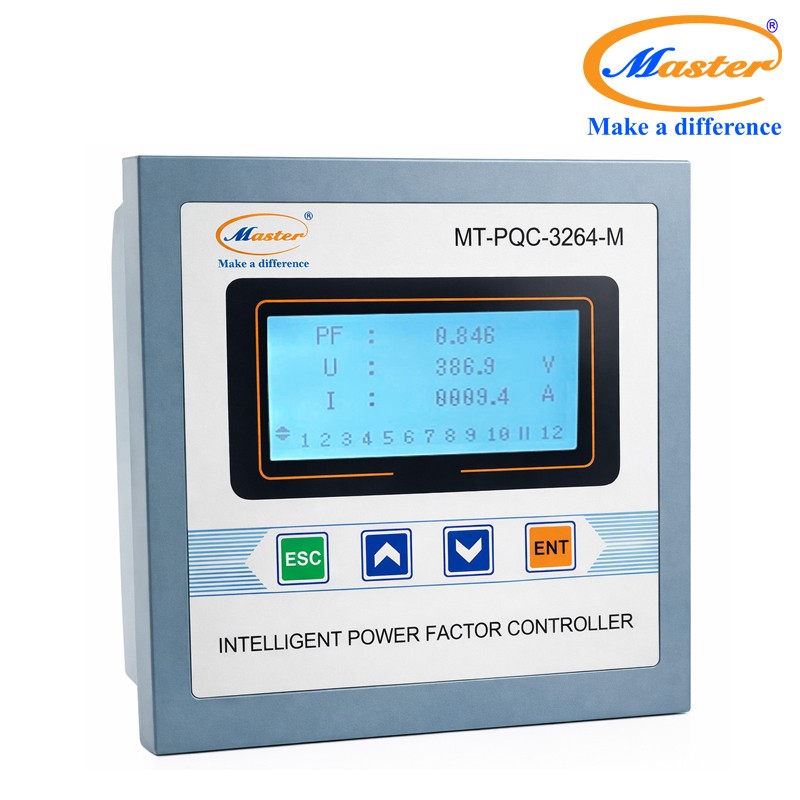

Bộ Điều Khiển Tụ Bù Thông Minh Master MT-PQC-3264-M – Điều Khiển Hỗn Hợp Sao - Tam Giác, 64 Cấp

1. GIỚI THIỆU BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-M - ĐIỀU KHIỂN HỖN HỢP SAO - TAM GIÁC, 64 CẤP

Bộ điều khiển tụ bù thông minh Master MT-PQC-3264-M là thiết bị điều khiển hệ số công suất sử dụng nền tảng DSP, chuyên dùng cho hệ thống tụ bù thông minh trong tủ điện công nghiệp. Thiết bị có khả năng giám sát điện áp, dòng điện, hệ số công suất và phân tích sóng hài trong hệ thống điện. Với khả năng điều khiển hỗn hợp tụ bù đấu sao và tam giác, cùng tối đa 64 cấp điều khiển, MT-PQC-3264-M mang lại giải pháp toàn diện cho các hệ thống điện công nghiệp, giúp nâng cao hiệu suất vận hành và giảm thiểu tổn hao năng lượng.

Đặc biệt, sản phẩm hỗ trợ điều khiển hỗn hợp tụ bù đấu sao và tam giác, giúp tối ưu cấu hình hệ thống linh hoạt hơn so với các bộ điều khiển truyền thống. Với khả năng điều khiển lên đến 64 cấp, thiết bị phù hợp cho các hệ thống công suất lớn, yêu cầu điều khiển chính xác và ổn định.

Tham khảo: "BẢNG GIÁ PHỤ KIỆN TỦ ĐIỆN MASTER ELECTRIC MỚI NHẤT NĂM 2026"

2. THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-M - ĐIỀU KHIỂN HỖN HỢP SAO - TAM GIÁC, 64 CẤP

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-M

3.2. Cấu tạo

     • Bộ vi xử lý DSP tích hợp giúp đo lường và xử lý tín hiệu điện với độ chính xác cao.

     • Màn hình hiển thị giúp theo dõi thông số điện áp, dòng điện và hệ số công suất.

     • Cổng giao tiếp RJ45 hỗ trợ kết nối với hệ thống tụ bù thông minh.

     • Hệ thống nút điều khiển giúp cài đặt thông số nhanh chóng và dễ dàng.

     • Thiết kế lắp đặt âm tủ (panel mount) kích thước 138x138mm tiêu chuẩn công nghiệp.

3.2. Nguyên lý hoạt động

     • Đo lường điện áp, dòng điện và hệ số công suất bằng công nghệ DSP chính xác cao

     • Phân tích sóng hài hệ thống đến bậc 21 để đánh giá chất lượng điện năng.

     • Tính toán công suất phản kháng cần bù theo tải thực tế của hệ thống.

     • Điều khiển đóng cắt tụ bù theo thuật toán Q-based giúp tránh dao động.

     • Tự động đóng/ngắt cấp tụ và bảo vệ hệ thống khi xảy ra sự cố điện.

4. ƯU ĐIỂM NỔI BẬT CỦA BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-M - ĐIỀU KHIỂN HỖN HỢP SAO - TAM GIÁC, 64 CẤP


     • Đo lường chính xác cao bằng công nghệ DSP: Thiết bị sử dụng vi xử lý DSP cho độ chính xác điện áp, dòng điện ±0.5%, hệ số công suất ±1%, tần số ±0.5%, đảm bảo giám sát ổn định.

     • Phân tích sóng hài chi tiết đến bậc 21: Cho phép phân tích đầy đủ các thành phần sóng hài bậc 3, 5, 7, 9… đến 21, hỗ trợ kiểm soát THDI, THDU hiệu quả trong hệ thống có nhiễu cao.

     • Thuật toán đóng cắt thông minh (Q-based switching): Giúp loại bỏ hiện tượng dao động đóng – cắt liên tục, tối ưu hiệu suất bù và tăng tuổi thọ tụ bù thông minh.

     • Tối ưu chuyên dụng cho hệ thống tụ bù thông minh: Thiết bị hoạt động đồng bộ với tụ bù thông minh, đảm bảo đóng cắt chính xác theo tải thực tế và giảm tổn hao năng lượng.

     • Tích hợp đầy đủ chức năng bảo vệ hệ thống điện: Bao gồm bảo vệ quá áp, thấp áp, quá dòng, giới hạn sóng hài THDU/THDI và bảo vệ quá nhiệt, đảm bảo an toàn vận hành.

     • Giao tiếp thông minh qua cổng RJ45: Hỗ trợ kết nối với tụ bù thông minh qua bus RJ45, giúp xây dựng hệ thống điều khiển tập trung và đồng bộ.

     • Tự động nhận diện và cấu hình hệ thống: Thiết bị có khả năng tự động nhận diện địa chỉ, cấu hình và liên kết với các module tụ bù, giúp giảm thời gian cài đặt.

     • Khả năng chống nhiễu cao, vận hành ổn định: Đảm bảo hoạt động chính xác ngay cả trong môi trường điện có sóng hài cao hoặc nhiễu điện mạnh.

     • Hỗ trợ đa chế độ bù công suất linh hoạt Cho phép bù 3 pha hoặc bù từng pha riêng biệt, phù hợp nhiều cấu hình hệ thống điện khác nhau.

     • Tương thích cả hệ thống có và không có cuộn kháng Phù hợp với tụ bù thông minh tích hợp cuộn kháng (detuned) và không cuộn kháng, tăng tính linh hoạt khi triển khai.

5. ỨNG DỤNG CỦA BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-M - ĐIỀU KHIỂN HỖN HỢP SAO - TAM GIÁC, 64 CẤP

     • Hệ thống tụ bù thông minh trong nhà máy sản xuất: Được sử dụng để điều khiển và tối ưu hệ số công suất trong các nhà máy có tải biến đổi liên tục, giúp tiết kiệm điện năng.

     • Hệ thống điện có biến tần (VFD) và tải phi tuyến: Phù hợp cho môi trường có sóng hài cao như dây chuyền sản xuất tự động, giúp ổn định điện áp và bảo vệ thiết bị.

     • Tủ điện phân phối trong công nghiệp và tòa nhà: Ứng dụng trong tủ MSB, MDB, DB nhằm nâng cao hệ số công suất và giảm tổn hao điện năng.

     • Hệ thống HVAC, trung tâm thương mại và cao ốc: Giúp tối ưu vận hành hệ thống điều hòa trung tâm, thang máy và các thiết bị điện công suất lớn.

     • Hệ thống UPS, trung tâm dữ liệu (Data Center): Đảm bảo chất lượng điện năng ổn định, hạn chế ảnh hưởng của sóng hài đến thiết bị nhạy cảm.

     • Hệ thống điện yêu cầu độ ổn định và chính xác cao: Ứng dụng trong các ngành sản xuất, trạm điện và hệ thống năng lượng yêu cầu kiểm soát PF và sóng hài chặt chẽ.

Bộ điều khiển tụ bù thông minh Master MT-PQC-3264-M là giải pháp toàn diện cho hệ thống bù công suất hiện đại, đặc biệt phù hợp với các hệ thống yêu cầu điều khiển hỗn hợp sao – tam giác. Với công nghệ DSP, khả năng phân tích sóng hài và điều khiển 64 cấp, sản phẩm giúp tối ưu hiệu suất điện năng, tăng độ ổn định và kéo dài tuổi thọ thiết bị.

Tham khảo: "CATALOGUE BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER"
