Đồng Hồ - Chuyển Mạch Master

Trong hệ thống tủ điện công nghiệp và dân dụng, việc giám sát điện áp và dòng điện là yếu tố then chốt để đảm bảo an toàn, vận hành ổn định và phát hiện sớm các sự cố điện. Thay vì sử dụng nhiều thiết bị đo riêng biệt, giải pháp tối ưu hiện nay là kết hợp Đồng Hồ Analog và Chuyển Mạch MASTER - bộ đôi chuyên dụng giúp đo lường điện năng hiệu quả, tiết kiệm chi phí và không gian.

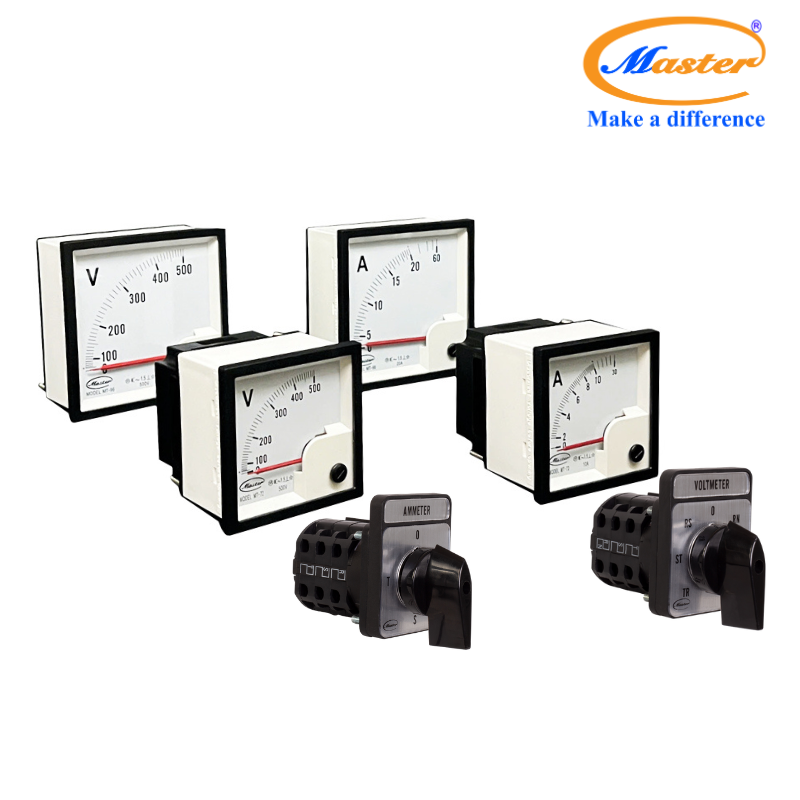

Đồng hồ MASTER dùng để hiển thị điện áp (Volt) hoặc dòng điện (Ampe), trong khi Chuyển mạch MASTER giúp lựa chọn pha cần đo. Khi kết hợp, chỉ cần một đồng hồ duy nhất là có thể giám sát nhiều thông số trên từng pha - tiện lợi, trực quan và chính xác. Sản phẩm mang thương hiệu MASTER - đã được ứng dụng rộng rãi trong các hệ thống điện công nghiệp tại hàng nghìn công trình trên toàn quốc.

1. GIỚI THIỆU VỀ ĐỒNG HỒ  - CHUYỂN MẠCH VOLT

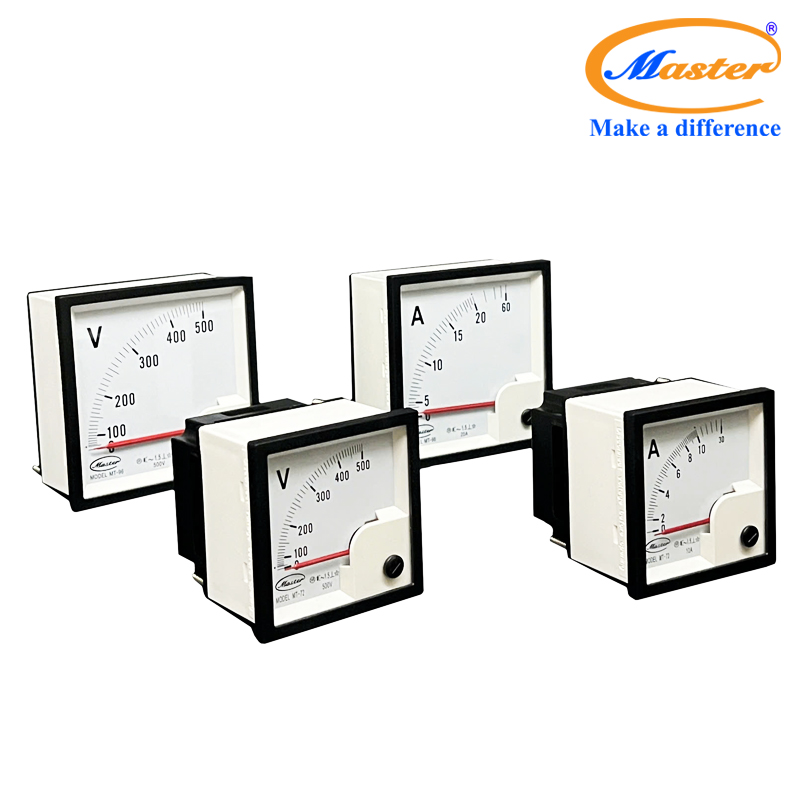

1.1. Đồng Hồ Volt - Ampe Master

♦ Mô tả chung:

Đồng hồ Volt - Ampe MASTER là thiết bị chuyên dụng dùng để đo và hiển thị điện áp (Volt) hoặc dòng điện (Ampe) trong hệ thống điện. Thiết kế dạng mặt vuông, kim chỉ cơ học, dễ quan sát và lắp đặt trực tiếp trên mặt tủ điện.

♦ Các model:

   • MT-96V/ MT-72V: Đồng hồ đo điện áp (Volt)

   • MT-96A/ MT-72A: Đồng hồ đo dòng điện (Ampe), dùng kết hợp với biến dòng (CT)

♦ Ưu điểm nổi bật:

   • Hiển thị rõ ràng, không cần nguồn phụ

   • Hoạt động ổn định, độ chính xác cao (Class 1.5)

   • Phù hợp với hệ thống 1 pha hoặc 3 pha (khi kết hợp chuyển mạch)

   • Kích thước chuẩn: 72x72 mm hoặc 96x96 mm - dễ thay thế, dễ lắp đặt

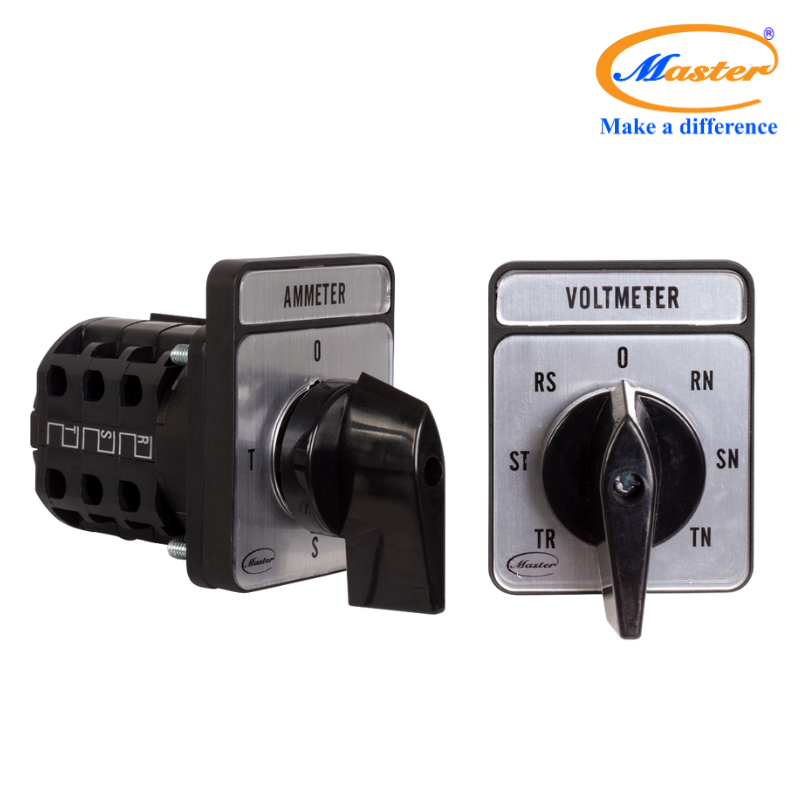

1.2. Chuyển Mạch Volt - Ampe Master:

♦ Mô tả chung:

Chuyển mạch MASTER là thiết bị giúp người dùng lựa chọn pha cần đo để hiển thị thông số trên đồng hồ. Dùng phổ biến cho cả điện áp và dòng điện, giúp giảm số lượng đồng hồ trong tủ điện mà vẫn giám sát được đầy đủ.

♦ Các model:

   • MSSV: Chuyển mạch Volt 7 vị trí - đo điện áp giữa các pha hoặc pha – trung tính

   • MSSA: Chuyển mạch Ampe 4 vị trí - chọn dòng điện của từng pha (qua CT)

♦ Ưu điểm nổi bật:

   • Dễ thao tác, xoay nhẹ, định vị chính xác

   • Thiết kế gọn, chắc chắn, chịu tải tốt

   • Kích thước lỗ lắp Ø22 hoặc Ø25 mm – phù hợp đa dạng loại tủ

   • Kích thước chuẩn: 48x60 mm hoặc 64x79 mm - dễ thay thế, dễ lắp đặt

2. CÁCH KẾT HỢP SỬ DỤNG

2.1. Kết Hợp Đồng Hồ Volt + Chuyển Mạch Volt

♦ Mục đích: Giám sát điện áp giữa các pha hoặc giữa pha và trung tính.

♦ Cách sử dụng:

   • Dùng 1 đồng hồ đo Volt MT-96V

   • Kết nối với 1 chuyển mạch Volt 7 vị trí

   • Người dùng xoay chuyển mạch để chọn các mức điện áp cần hiển thị

2.2. Kết Hợp Đồng Hồ Ampe + Chuyển Mạch Ampe

♦ Mục đích: Đo dòng điện từng pha qua biến dòng (CT), giám sát tải từng pha.

♦ Cách sử dụng:

   • Dùng 1 đồng hồ đo Ampe MT-96A

   • Kết nối với 1 chuyển mạch Ampe 4 vị trí

   • Khi xoay chuyển mạch, đồng hồ sẽ hiển thị dòng của từng pha tương ứng

2.3. Ưu Điểm Của Giải Pháp Kết Hợp

♦ Tiết kiệm chi phí: Không cần lắp 3 đồng hồ riêng biệt cho từng pha.

♦ Tiết kiệm không gian: Mặt tủ gọn gàng, dễ bố trí thiết bị khác.

♦ Dễ dàng vận hành: Chỉ cần xoay núm chuyển mạch để kiểm tra từng pha.

♦ Thẩm mỹ cao: Viền đồng bộ, mặt đồng hồ và chuyển mạch đẹp - chuyên nghiệp.

3. ỨNG DỤNG VÀ ƯU ĐIỂM CỦA ĐỒNG HỒ - CHUYỂN MẠCH MASTER

3.1. Ứng Dụng

♦ Tủ điện tổng: Giám sát điện áp – dòng điện 3 pha, phát hiện sự cố sớm.

♦ Tủ tụ bù: Theo dõi tải từng pha để điều khiển tụ hiệu quả.

♦ Tủ ATS - máy phát điện: Kiểm tra nguồn trước khi chuyển đổi lưới, máy phát.

♦ Tủ động cơ - bơm công nghiệp: Bảo vệ quá dòng, mất cân bằng pha.

♦ Tòa nhà - chung cư - trung tâm thương mại: Kiểm tra nguồn điện trực quan, dễ bảo trì.

3.2. Ưu Điểm Khi Sử Dụng Đồng Hồ - Chuyển Mạch Master

♦ Hoạt động ổn định - độ bền cao: Thiết bị được sản xuất theo tiêu chuẩn công nghiệp, hoạt động chính xác trong môi trường điện khắc nghiệt.

♦ Lắp đặt dễ dàng - thay thế nhanh chóng: Kích thước chuẩn, tương thích với đa số mặt tủ điện hiện nay, thuận tiện cho cả lắp mới và thay thế.

♦ Giá cả hợp lý - luôn có hàng sẵn: MASTER luôn đảm bảo mức giá cạnh tranh, chính sách hỗ trợ kỹ thuật tận nơi và hàng hóa luôn có sẵn trong kho.
