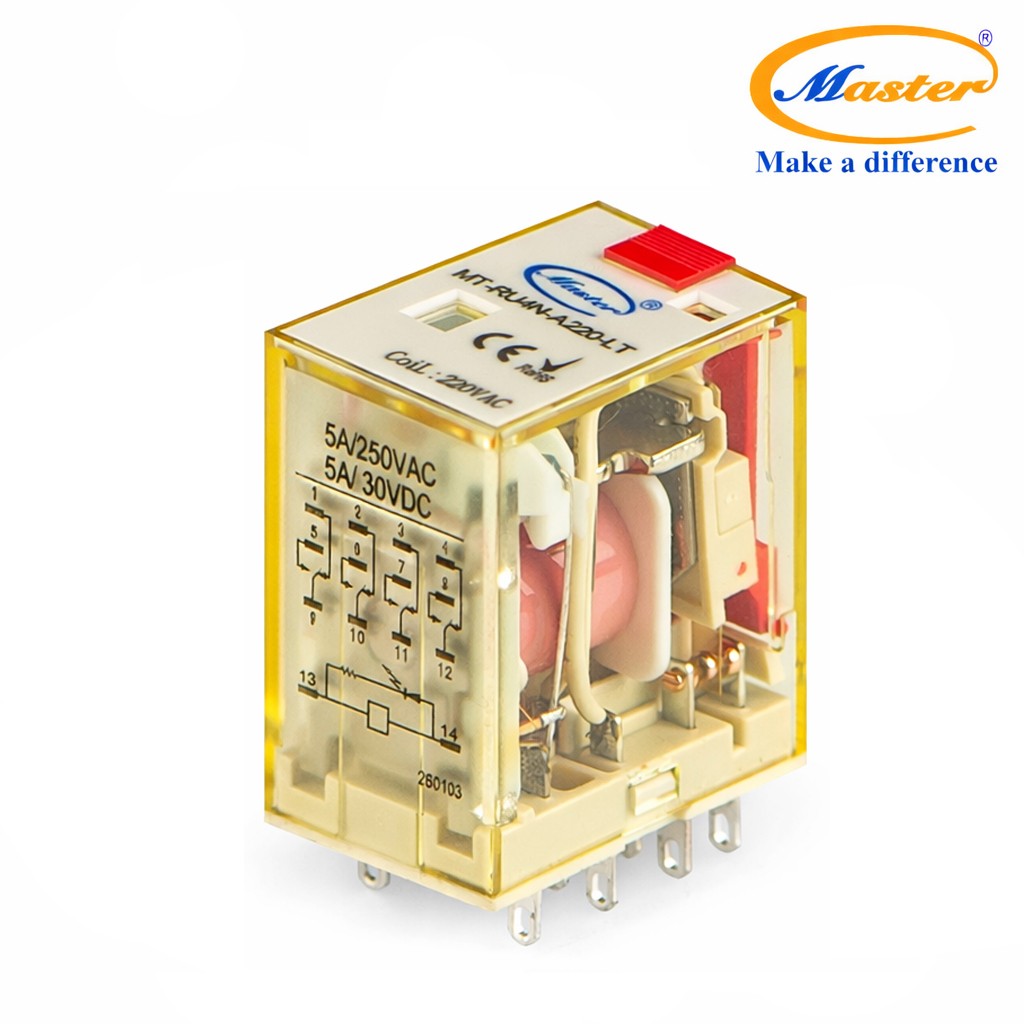

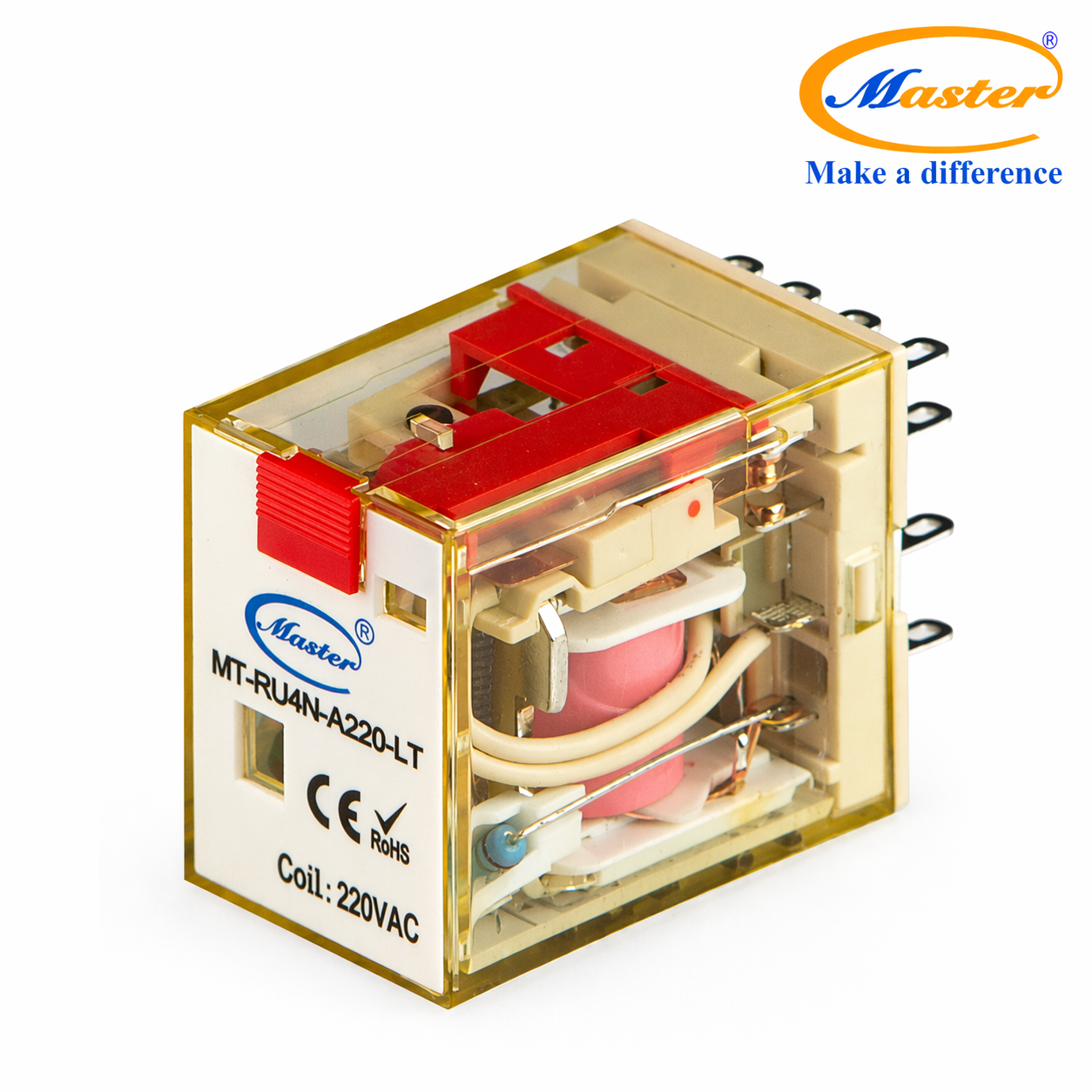

Relay Trung Gian 14 Chân MT-RU4N-A220-LT Master

1. GIỚI THIỆU RELAY TRUNG GIAN 14 CHÂN MT-RU4N-A220-LT MASTER

Relay trung gian MT-RU4N-A220-LT Master là dòng relay trung gian 14 chân chuyên dùng trong các hệ thống điều khiển và tự động hóa công nghiệp. Sản phẩm được thiết kế theo tiêu chuẩn quốc tế, sử dụng tiếp điểm AgSnO₂ mạ bạc cao cấp, giúp chống hồ quang, tăng độ bền tiếp điểm và đảm bảo khả năng đóng cắt ổn định trong quá trình vận hành. Relay có thiết kế thân trong suốt dễ quan sát, tiếp điểm bền bỉ và khả năng kết hợp với đế relay gắn DIN rail, phù hợp cho nhiều hệ thống tủ điện công nghiệp hiện nay.

Trong các tủ điện điều khiển, relay trung gian đóng vai trò khuếch đại tín hiệu điều khiển và cách ly mạch logic với mạch công suất. MT-RU4N-A220-LT với cấu hình 4NO + 4NC, điện áp cuộn coil 220VAC, cho phép điều khiển nhiều mạch cùng lúc, giúp hệ thống hoạt động linh hoạt, ổn định và an toàn hơn..

Tham khảo: "BẢNG GIÁ PHỤ KIỆN TỦ ĐIỆN MASTER ELECTRIC MỚI NHẤT NĂM 2026"

2. THÔNG SỐ KỸ THUẬT RELAY TRUNG GIAN 14 CHÂN MT-RU4N-A220-LT MASTER

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA RELAY TRUNG GIAN 14 CHÂN MT-RU4N-A220-LT MASTER

3.1. Cấu tạo

Relay MT-RU4N-A220-LT Master được thiết kế tối ưu cho môi trường công nghiệp:

     • Thân relay trong suốt giúp quan sát trực tiếp trạng thái đóng cắt bên trong.

     • Cuộn coil điện áp 220VAC tạo lực hút điện từ điều khiển cơ cấu tiếp điểm.

     • Tiếp điểm AgSnO2 mạ bạc cao cấp giúp chống hồ quang, chống dính tiếp điểm và tăng tuổi thọ relay.

     • Cấu hình tiếp điểm 4NO + 4NC cho phép điều khiển nhiều mạch điện cùng lúc.

     • Cờ cơ khí hiển thị trạng thái giúp kiểm tra relay khi vận hành hoặc bảo trì.

     • Nút test cơ khí tích hợp cho phép kiểm tra relay mà không cần cấp điện cuộn coil.

     • Chân cắm 14 chân tiêu chuẩn tương thích với đế relay DIN rail phổ biến.


3.2. Nguyên lý hoạt động

Relay trung gian MT-RU4N-A220-LT hoạt động dựa trên nguyên lý điện từ:

     • Khi cuộn coil được cấp điện 220VAC, lõi từ sinh lực hút.

     • Armature chuyển động → đóng các tiếp điểm NO và mở các tiếp điểm NC.

     • Khi ngắt điện cuộn coil, lò xo hồi vị đưa relay trở về trạng thái ban đầu.

Cơ chế này giúp relay thực hiện chức năng chuyển mạch, khuếch đại tín hiệu và cách ly mạch điều khiển với mạch tải một cách an toàn.

4. ƯU ĐIỂM NỔI BẬT CỦA RELAY TRUNG GIAN 14 CHÂN MT-RU4N-A220-LT MASTER

     • Tiếp điểm AgSnO2 mạ bạc cao cấp giúp chống hồ quang, tăng độ bền và đảm bảo khả năng đóng cắt ổn định lâu dài.

     • Cấu hình tiếp điểm 4NO 4NC cho phép điều khiển nhiều mạch điện cùng lúc trong hệ thống điều khiển.

     • Điện áp cuộn coil 220VAC phù hợp cho nhiều loại tủ điện công nghiệp và hệ thống điều khiển tự động.

     • Thân relay trong suốt giúp kỹ thuật viên dễ dàng quan sát trạng thái hoạt động bên trong.

     • Nút test cơ khí tích hợp giúp kiểm tra relay nhanh chóng khi bảo trì hoặc kiểm tra hệ thống.

     • Khả năng chống rung và chống va đập tốt giúp relay hoạt động ổn định trong môi trường công nghiệp.

     • Tuổi thọ cơ cao lên đến hàng triệu lần đóng cắt, phù hợp cho các hệ thống vận hành liên tục.

     • Có thể kết hợp với đế relay DIN rail giúp lắp đặt nhanh, thay thế và bảo trì dễ dàng.

5. ỨNG DỤNG CỦA RELAY TRUNG GIAN 14 CHÂN MT-RU4N-A220-LT MASTER

     • Tủ điều khiển PLC trong các dây chuyền tự động hóa công nghiệp.

     • Hệ thống điều khiển motor trong các nhà máy sản xuất.

     • Tủ điện điều khiển bơm, quạt và van điện từ.

     • Hệ thống điều khiển HVAC và thiết bị lạnh trong tòa nhà.

     • Dây chuyền sản xuất tự động trong nhà máy cơ khí, thực phẩm và đóng gói.

     • Các hệ thống điều khiển tín hiệu trong trạm điện và hệ thống phân phối điện.

Relay trung gian MT-RU4N-A220-LT Master là thiết bị relay trung gian chất lượng cao dành cho các hệ thống điều khiển công nghiệp. Với cấu hình 4NO 4NC, tiếp điểm AgSnO2 chống hồ quang, cuộn coil 220VAC và thiết kế thân trong suốt, sản phẩm mang lại khả năng đóng cắt ổn định, độ bền cao và giúp tối ưu hiệu quả vận hành cho tủ điện công nghiệp.

Tham khảo: "CATALOGUE RELAY TRUNG GIAN MASTER"
