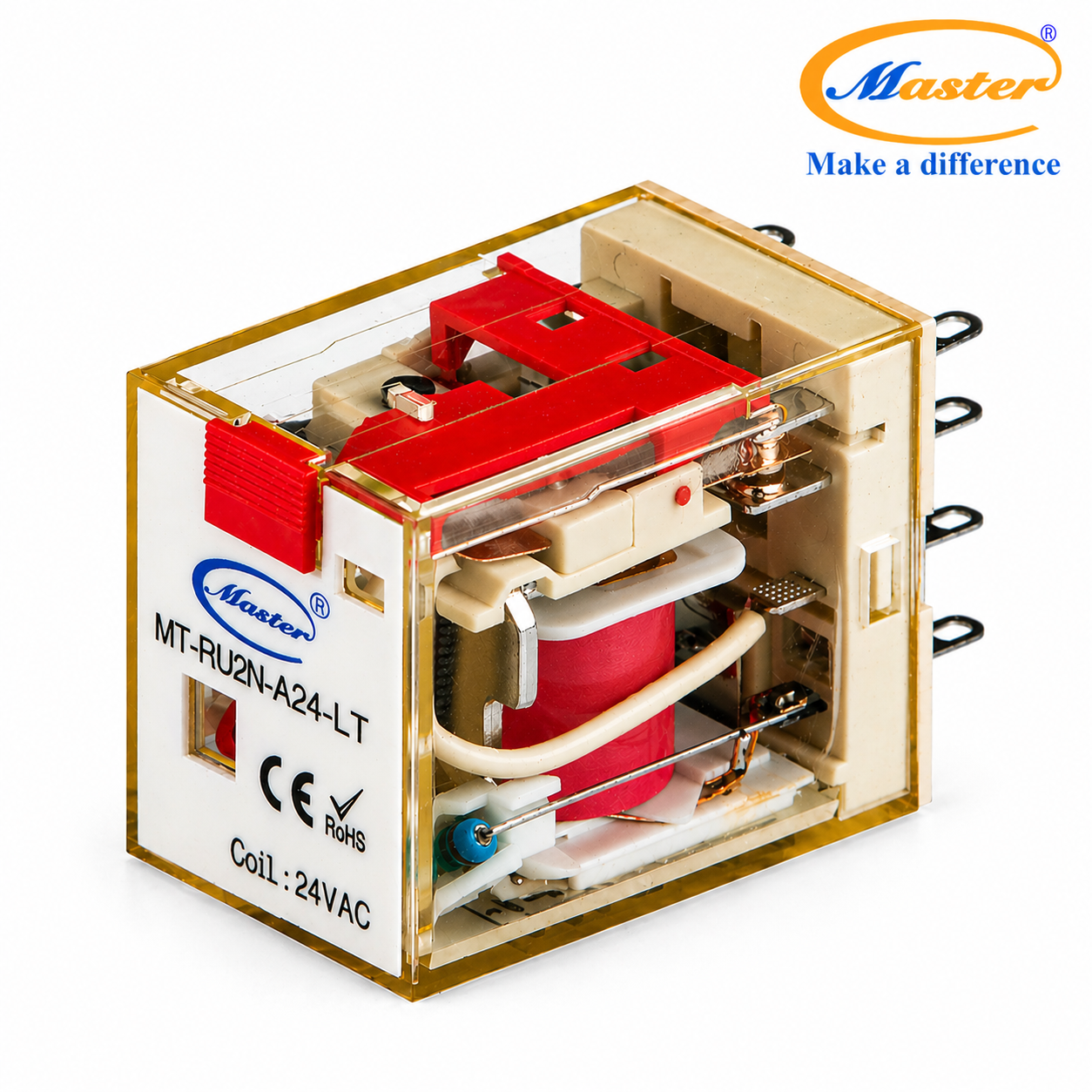

Relay Trung Gian 8 Chân 24VAC MT-RU2N-A24-LT Master

1. GIỚI THIỆU RELAY TRUNG GIAN 8 CHÂN 24VAC MT-RU2N-A24-LT MASTER

Relay trung gian 8 chân 24VAC MT-RU2N-A24-LT Master là thiết bị relay trung gian chuyên dùng trong các hệ thống điều khiển và tự động hóa công nghiệp. Sản phẩm sử dụng tiếp điểm mạ bạc AgSnO₂ chống hồ quang, giúp tăng độ bền tiếp điểm và đảm bảo khả năng đóng cắt ổn định trong môi trường làm việc liên tục. Relay sử dụng điện áp cuộn coil 24VAC, cấu hình tiếp điểm 2NO + 2NC, dòng tải 8A, phù hợp cho nhiều ứng dụng điều khiển trong tủ điện công nghiệp.

Trong các mạch điều khiển PLC, tủ điện công nghiệp và hệ thống tự động hóa, relay trung gian đóng vai trò khuếch đại tín hiệu điều khiển và cách ly mạch công suất. MT-RU2N-A24-LT giúp chuyển đổi tín hiệu điều khiển sang tải lớn hơn, đồng thời tăng độ an toàn và độ ổn định cho toàn bộ hệ thống điện.

Tham khảo: "BẢNG GIÁ PHỤ KIỆN TỦ ĐIỆN MASTER ELECTRIC MỚI NHẤT NĂM 2026"

2. THÔNG SỐ KỸ THUẬT RELAY TRUNG GIAN 8 CHÂN 24VAC MT-RU2N-A24-LT MASTER

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA RELAY TRUNG GIAN 8 CHÂN 24VAC MT-RU2N-A24-LT MASTER

3.1. Cấu tạo

Relay MT-RU2N-A24-LT Master được thiết kế tối ưu cho lắp đặt và vận hành ổn định:

     • Thân relay trong suốt giúp quan sát trực tiếp trạng thái cơ cấu bên trong.

     • Cuộn coil 24VAC tạo lực hút điện từ điều khiển đóng mở tiếp điểm.

     • Tiếp điểm AgSnO₂ mạ bạc chống hồ quang, tăng độ bền và giảm mài mòn.

     • Cấu hình 2NO + 2NC cho phép điều khiển nhiều mạch linh hoạt.

     • Cờ cơ khí hiển thị trạng thái đóng/ngắt rõ ràng, dễ kiểm tra.

     • Nút test cơ khí có khóa hỗ trợ kiểm tra nhanh không cần cấp điện.

     • Chân cắm 8 chân tiêu chuẩn tương thích đế relay DIN rail MT-SU2N.


3.2. Nguyên lý hoạt động

Relay hoạt động theo nguyên lý điện từ đơn giản và ổn định:

     • Khi cấp điện 24VAC vào cuộn coil → sinh ra từ trường.

     • Lõi từ hút armature → làm thay đổi trạng thái tiếp điểm.

     • Tiếp điểm NO đóng lại, NC mở ra để điều khiển mạch tải.

     • Khi mất điện → lò xo hồi vị đưa relay về trạng thái ban đầu.

     • Đảm bảo cách ly hoàn toàn giữa mạch điều khiển và mạch công suất.

Nguyên lý này giúp relay hoạt động nhanh, ổn định và đảm bảo khả năng cách ly giữa mạch điều khiển và mạch tải.

4. ƯU ĐIỂM NỔI BẬT CỦA RELAY TRUNG GIAN 8 CHÂN 24VAC MT-RU2N-A24-LT MASTER

     • Tiếp điểm AgSnO₂ mạ bạc giúp chống hồ quang, tăng tuổi thọ và độ ổn định khi đóng cắt liên tục.

     • Cấu hình 2NO 2NC linh hoạt, dễ ứng dụng cho nhiều sơ đồ điều khiển khác nhau.

     • Dòng tải 8A phù hợp điều khiển thiết bị điện, motor nhỏ và tín hiệu công nghiệp.

     • Thân relay trong suốt giúp kiểm tra trạng thái hoạt động nhanh chóng, trực quan.

     • Nút test cơ khí hỗ trợ bảo trì, kiểm tra mà không cần cấp nguồn coil.

     • Tương thích đế DIN rail, dễ lắp đặt và thay thế trong tủ điện.

     • Khả năng chống rung và chống va đập tốt, phù hợp môi trường công nghiệp.

     • Tuổi thọ cao, hoạt động ổn định trong hệ thống vận hành liên tục.

5. ỨNG DỤNG CỦA RELAY TRUNG GIAN 8 CHÂN 24VAC MT-RU2N-A24-LT MASTER

     • Tủ điều khiển PLC, dùng làm relay trung gian chuyển tín hiệu điều khiển sang tải lớn hơn. Hệ thống điều khiển motor, giúp cách ly an toàn giữa mạch điều khiển và mạch công suất. Dây chuyền sản xuất tự động, yêu cầu đóng cắt nhanh và ổn định. Hệ thống bơm, quạt, van điện từ trong nhà máy và trạm kỹ thuật. Tủ điều khiển HVAC, hệ thống lạnh và tự động hóa tòa nhà. Ứng dụng trong các ngành cơ khí, thực phẩm, xử lý nước và năng lượng.

     • Hệ thống điều khiển motor, giúp cách ly an toàn giữa mạch điều khiển và mạch công suất.

     • Dây chuyền sản xuất tự động, yêu cầu đóng cắt nhanh và ổn định.

     • Tủ điều khiển HVAC, hệ thống lạnh và tự động hóa tòa nhà.

     • Hệ thống bơm, quạt, van điện từ trong nhà máy và trạm kỹ thuật.

     • Ứng dụng trong các ngành cơ khí, thực phẩm, xử lý nước và năng lượng.

Relay trung gian 8 chân 24VAC MT-RU2N-A24-LT Master phù hợp khi bạn cần nguồn điều khiển điện áp thấp, an toàn, ổn định cho hệ thống tự động hóa. Với thiết kế bền bỉ, tiếp điểm AgSnO₂ và cấu hình linh hoạt, sản phẩm giúp tối ưu hiệu suất và độ tin cậy cho tủ điện công nghiệp.

Tham khảo: "CATALOGUE RELAY TRUNG GIAN MASTER"
