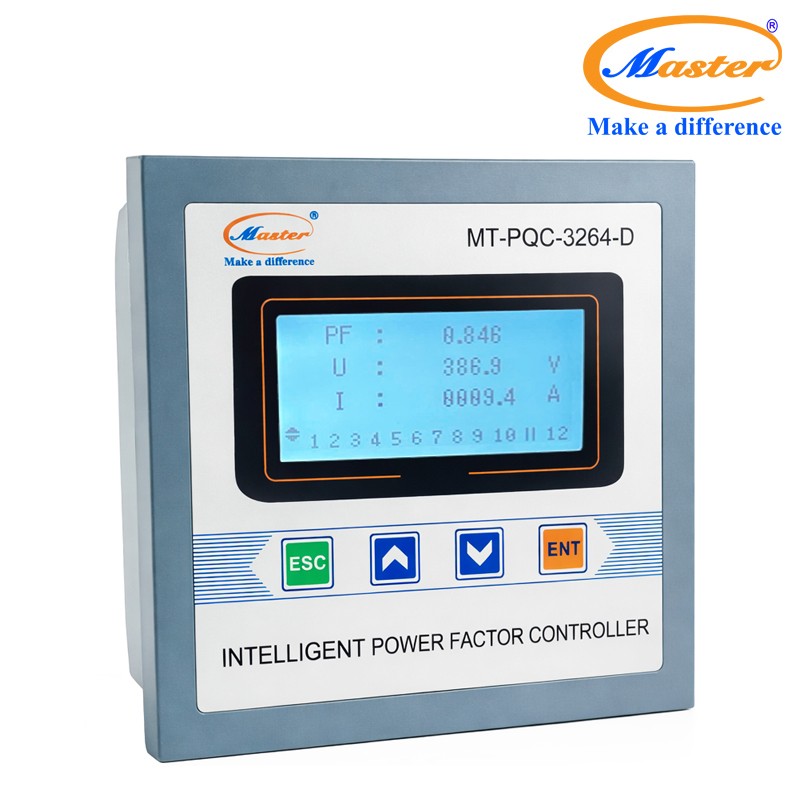

Bộ Điều Khiển Tụ Bù Thông Minh Master MT-PQC-3264-D - Dùng Cho Tụ Bù Đấu Tam Giác, 64 Cấp

1. GIỚI THIỆU BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-D - DÙNG CHO TỤ BÙ ĐẤU TAM GIÁC, 64 CẤP

Bộ điều khiển tụ bù thông minh Master MT-PQC-3264-D là thiết bị dùng để điều khiển hệ thống tụ bù công suất phản kháng trong tủ điện hạ thế, phù hợp với cấu hình tụ đấu tam giác. Thiết bị sử dụng nền tảng DSP, tích hợp đo lường, phân tích và điều khiển đóng cắt trong cùng một bộ, giúp bạn theo dõi và điều khiển hệ thống bù rõ ràng hơn so với cách làm truyền thống.

Thiết bị hỗ trợ tối đa 64 cấp bù, cho phép chia nhỏ công suất để bù theo tải thực tế, đồng thời tự đo điện áp, dòng điện và hệ số công suất để đóng hoặc ngắt từng cấp tụ thay cho điều khiển thủ công. Với cấu hình 3 pha, điện áp 400–420VAC và tần số 45–65Hz, MT-PQC-3264-D phù hợp cho hệ tụ bù trung tâm trong nhà máy, tuy nhiên hiệu quả vẫn phụ thuộc vào cách bạn chọn tụ và cấu hình hệ thống.

Tham khảo: "BẢNG GIÁ PHỤ KIỆN TỦ ĐIỆN MASTER ELECTRIC MỚI NHẤT NĂM 2026"

2. THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-D - DÙNG CHO TỤ BÙ ĐẤU TAM GIÁC, 64 CẤP

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-D

3.1. Cấu tạo

     • Bộ vi xử lý DSP giúp xử lý tín hiệu nhanh và đo lường chính xác các thông số điện.

     • Màn hình hiển thị thông số như điện áp, dòng điện, hệ số công suất và trạng thái đóng cắt.

     • Các cổng ngõ ra điều khiển dùng để đóng cắt tụ theo từng cấp.

     • Cổng giao tiếp RJ45 cho phép kết nối hệ tụ bù thông minh.

     • Hệ thống bảo vệ tích hợp giúp giám sát trạng thái vận hành của toàn bộ hệ thống.

3.2. Nguyên lý hoạt động

     • Thiết bị đo điện áp, dòng điện và tính toán công suất phản kháng theo thời gian thực.

     • Khi hệ số công suất giảm, bộ điều khiển sẽ đóng thêm cấp tụ phù hợp.

     • Khi hệ thống dư bù, thiết bị sẽ tự động ngắt bớt cấp tụ.

     • Thuật toán đóng cắt giúp hạn chế dao động đóng – ngắt liên tục khi tải thay đổi.

     • Có thể phân tích sóng hài để hỗ trợ vận hành trong hệ thống có THD cao.

4. ƯU ĐIỂM NỔI BẬT CỦA BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-D - DÙNG CHO TỤ BÙ ĐẤU TAM GIÁC, 64 CẤP

     • Đo lường chính xác với sai số điện áp và dòng điện khoảng ±0.5%, giúp bạn theo dõi hệ thống rõ ràng hơn.

     • Phân tích sóng hài đến bậc 21, hỗ trợ đánh giá chất lượng điện trong hệ thống công nghiệp.

     • Điều khiển đóng cắt theo thuật toán dựa trên công suất phản kháng, giảm tình trạng đóng cắt liên tục.

     • Tích hợp nhiều chức năng bảo vệ như quá áp, quá dòng, quá nhiệt và giới hạn THD.

     • Kết nối thông minh qua RJ45, cho phép liên kết nhiều thiết bị trong hệ tụ bù.

     • Hỗ trợ tối đa 64 cấp bù, phù hợp hệ thống lớn cần chia nhỏ công suất.

     • Có thể dùng cho cả hệ tụ bù có cuộn kháng và không cuộn kháng.


5. ỨNG DỤNG CỦA BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-D - DÙNG CHO TỤ BÙ ĐẤU TAM GIÁC, 64 CẤP

     • Dùng trong tủ tụ bù trung tâm của nhà máy, nơi cần điều khiển nhiều cấp tụ theo tải thực tế.

     • Phù hợp hệ thống điện có tải biến động liên tục, cần duy trì hệ số công suất ổn định.

     • Ứng dụng trong hệ thống sản xuất có nhiều động cơ, máy nén hoặc thiết bị công suất lớn.

     • Dùng trong tòa nhà thương mại, trung tâm kỹ thuật có yêu cầu kiểm soát điện năng rõ ràng.

     • Phù hợp với hệ thống tụ bù đấu tam giác, nơi cần điều khiển bù đồng thời cho cả 3 pha.

6. HƯỚNG DẪN LỰA CHỌN & LƯU Ý KHI SỬ DỤNG BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MT-PQC-3264-D

6.1. Khi nào nên chọn bộ điều khiển tụ bù thông minh MT-PQC-3264-D

     • Khi bạn sử dụng hệ tụ bù đấu tam giác và cần điều khiển đồng bộ cả 3 pha.

     • Khi hệ thống có nhiều cấp tụ và cần chia nhỏ để bù chính xác theo tải.

     • Khi bạn muốn theo dõi thêm các thông số như sóng hài và hệ số công suất.

     • Khi hệ thống có tải biến động liên tục và cần điều khiển đóng cắt linh hoạt.

6.2. Lưu ý khi sử dụng

     • Không nên cấu hình quá nhiều cấp tụ nhỏ nếu tải không thay đổi nhiều, dễ gây đóng cắt liên tục.

     • Cần chọn đúng loại tụ (có hoặc không cuộn kháng) theo mức sóng hài của hệ thống.

     • Kiểm tra dòng CT và cài đặt đúng thông số để tránh sai lệch khi đo lường.

     • Nên kết hợp đo THDi trước khi thiết kế hệ tụ bù để chọn cấu hình phù hợp.

Bộ điều khiển tụ bù thông minh Master MT-PQC-3264-D phù hợp với hệ thống tụ bù đấu tam giác cần điều khiển nhiều cấp và có tải thay đổi liên tục. Thiết bị giúp bạn kiểm soát hệ số công suất, theo dõi chất lượng điện và điều khiển đóng cắt chính xác hơn. Tuy nhiên, hiệu quả cuối cùng vẫn phụ thuộc vào cách bạn thiết kế hệ tụ bù, đặc biệt là việc chọn đúng loại tụ theo mức sóng hài. Nếu cấu hình không phù hợp, bộ điều khiển tốt cũng khó phát huy hết khả năng.

Tham khảo: "CATALOGUE BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER"
