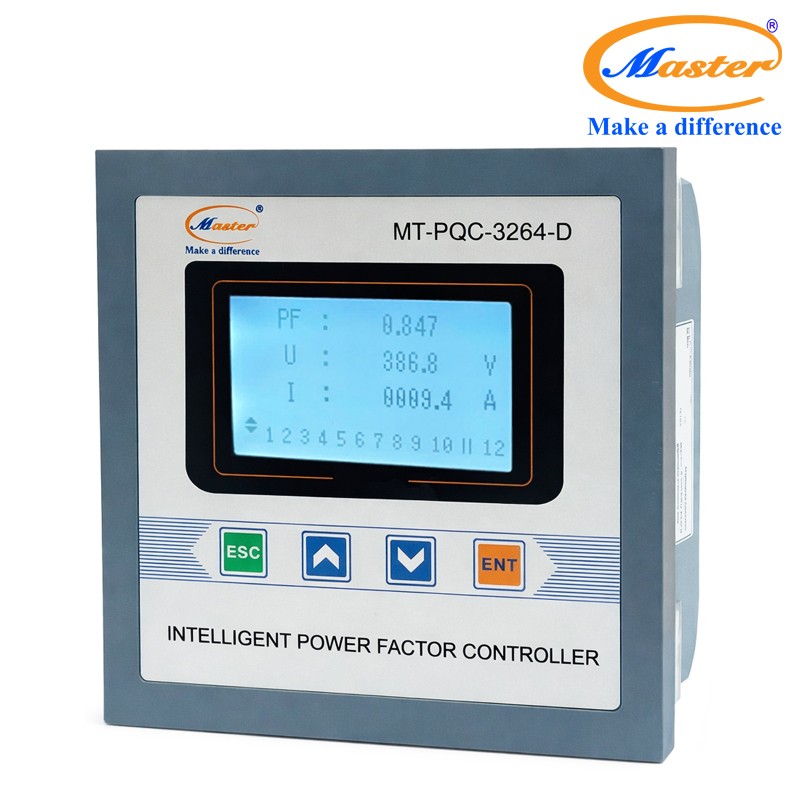

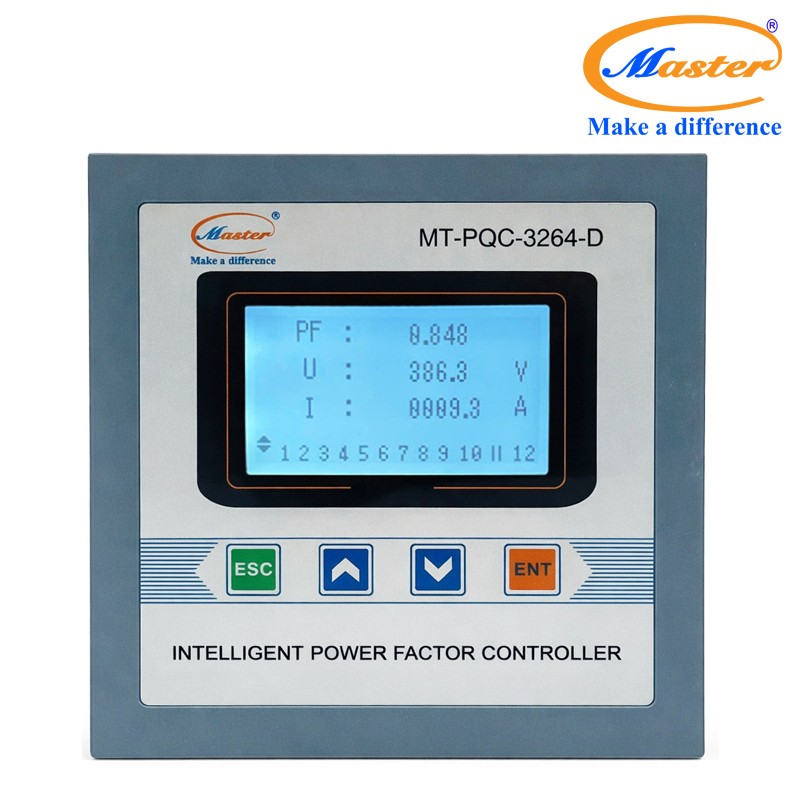

Bộ Điều Khiển Tụ Bù Thông Minh Master MT-PQC-3264-D – Dùng Cho Tụ Bù Đấu Tam Giác, 64 Cấp

1. GIỚI THIỆU BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-D - DÙNG CHO TỤ BÙ ĐẤU TAM GIÁC, 64 CẤP

Bộ điều khiển tụ bù thông minh Master MT-PQC-3264-D là dòng controller cao cấp sử dụng công nghệ DSP, được thiết kế chuyên biệt cho hệ thống tụ bù thông minh đấu tam giác, hỗ trợ lên đến 64 cấp điều khiển. Sản phẩm tích hợp đo lường, điều khiển, bảo vệ và truyền thông trong một thiết bị duy nhất, giúp tối ưu hiệu suất bù công suất, giảm tổn hao và nâng cao độ ổn định hệ thống điện. Với khả năng điều khiển lên đến 64 cấp, sản phẩm đáp ứng tốt các hệ thống lớn, yêu cầu điều chỉnh công suất bù linh hoạt và chính xác.

MT-PQC-3264-D là bộ điều khiển tụ bù thông minh ứng dụng công nghệ DSP, cho phép đo lường chính xác điện áp, dòng điện, hệ số công suất và phân tích sóng hài trong hệ thống điện. Thiết bị được thiết kế để điều khiển các hệ thống tụ bù thông minh (có hoặc không có cuộn kháng), đặc biệt phù hợp với cấu hình đấu tam giác, giúp tối ưu hiệu suất bù và giảm thiểu sai số trong vận hành.

Tham khảo: "BẢNG GIÁ PHỤ KIỆN TỦ ĐIỆN MASTER ELECTRIC MỚI NHẤT NĂM 2026"

2. THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-D - DÙNG CHO TỤ BÙ ĐẤU TAM GIÁC, 64 CẤP

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-D

3.2. Cấu tạo

     • Bộ vi xử lý DSP tốc độ cao giúp đo lường chính xác điện áp, dòng điện và hệ số công suất theo thời gian thực.

     • Màn hình hiển thị trực quan giúp theo dõi thông số hệ thống và trạng thái vận hành dễ dàng.

     • Hệ thống cổng giao tiếp RJ45 hỗ trợ kết nối với tụ bù thông minh và mở rộng hệ thống.

     • Mạch bảo vệ tích hợp gồm quá áp, quá dòng, quá nhiệt và giám sát sóng hài liên tục.

     • Thiết kế gắn tủ điện chuẩn công nghiệp, kích thước nhỏ gọn, dễ dàng lắp đặt và vận hành.

3.2. Nguyên lý hoạt động

     • Bộ điều khiển liên tục đo điện áp, dòng điện và tính toán hệ số công suất của hệ thống điện.

     • Phân tích sóng hài đến bậc 21 giúp đánh giá chính xác chất lượng điện năng.

     • Tự động đóng cắt các cấp tụ dựa trên công suất phản kháng và thuật toán tối ưu Q-based switching.

     • Loại bỏ hiện tượng đóng cắt dao động, đảm bảo hệ thống vận hành ổn định.

     • Khi xảy ra sự cố, thiết bị kích hoạt bảo vệ để ngắt tụ và bảo vệ toàn hệ thống.

4. ƯU ĐIỂM NỔI BẬT CỦA BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-D - DÙNG CHO TỤ BÙ ĐẤU TAM GIÁC, 64 CẤP

     • Đo lường chính xác cao bằng công nghệ DSP: Ứng dụng vi xử lý DSP giúp đo điện áp, dòng điện với sai số ±0.5%, hệ số công suất (PF) ±1% và tần số ±0.5%, đảm bảo độ chính xác vượt trội.

     • Phân tích sóng hài nâng cao đến bậc 21: Thiết bị có khả năng phân tích chi tiết các thành phần sóng hài bậc 3, 5, 7, 9… đến 21, hỗ trợ đánh giá THDI, THDU và tối ưu hệ thống tụ bù trong môi trường sóng hài cao.

     • Thuật toán đóng cắt thông minh (Q-based switching): Áp dụng thuật toán điều khiển theo công suất phản kháng giúp loại bỏ hiện tượng dao động đóng cắt, nâng cao độ ổn định và hiệu quả bù.

     • Tối ưu cho tụ bù thông minh: Được thiết kế chuyên dụng cho hệ thống tụ bù thông minh, đảm bảo đóng cắt chính xác, nhanh chóng và phù hợp với tải thực tế.

     • Tích hợp đầy đủ chức năng bảo vệ: Bao gồm bảo vệ quá áp, thấp áp, quá dòng, quá nhiệt và giới hạn sóng hài (THDU, THDI), đảm bảo an toàn cho toàn bộ hệ thống điện.

     • Kết nối thông minh qua RJ45: Hỗ trợ giao tiếp và kết nối với tụ bù thông minh thông qua cổng RJ45, giúp xây dựng hệ thống điều khiển tập trung và linh hoạt.

     • Tự động nhận diện và cấu hình hệ thống: Cho phép tự động nhận diện thiết bị, địa chỉ và cấu hình hệ thống, giúp tiết kiệm thời gian cài đặt và giảm sai sót vận hành.

     • Chống nhiễu cao - vận hành ổn định: Thiết kế tối ưu giúp thiết bị hoạt động ổn định ngay cả trong môi trường điện có nhiễu cao hoặc sóng hài lớn.

     • Hỗ trợ đa chế độ bù công suất: Cho phép bù 3 pha hoặc bù từng pha riêng biệt, phù hợp với nhiều cấu hình hệ thống điện khác nhau.

     • Tương thích linh hoạt nhiều hệ thống tụ bù: Sử dụng tốt cho cả tụ bù thông minh có cuộn kháng và không cuộn kháng, đáp ứng đa dạng nhu cầu thực tế.

5. ỨNG DỤNG CỦA BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER MT-PQC-3264-D - DÙNG CHO TỤ BÙ ĐẤU TAM GIÁC, 64 CẤP

     • Nhà máy sản xuất và khu công nghiệp: Điều khiển hệ thống tụ bù trong môi trường tải lớn và biến động liên tục.

     • Hệ thống có biến tần (VFD): Phù hợp với môi trường có sóng hài cao, cần phân tích và điều khiển chính xác.

     • Hệ thống HVAC: Ứng dụng trong điều hòa trung tâm, giúp ổn định điện áp và tiết kiệm năng lượng.

     • UPS và trung tâm dữ liệu: Đảm bảo nguồn điện ổn định cho thiết bị nhạy cảm.

     • Hệ thống tự động hóa công nghiệp: Phù hợp với các dây chuyền sản xuất yêu cầu độ chính xác và ổn định cao.

Bộ điều khiển tụ bù thông minh Master MT-PQC-3264-D là giải pháp toàn diện cho hệ thống tụ bù hiện đại, giúp nâng cao hiệu suất, giảm tổn hao và đảm bảo vận hành ổn định trong mọi điều kiện. Với khả năng điều khiển lên đến 64 cấp và tích hợp công nghệ DSP tiên tiến, sản phẩm là lựa chọn tối ưu cho các hệ thống điện công nghiệp và thương mại quy mô lớn.

Tham khảo: "CATALOGUE BỘ ĐIỀU KHIỂN TỤ BÙ THÔNG MINH MASTER"
