Rơ Le Bảo Vệ Điện Áp 3 Pha MT-VPR Master

1. GIỚI THIỆU RƠ LE BẢO VỆ ĐIỆN ÁP 3 PHA MT-VPR MASTER

Relay bảo vệ điện áp 3 pha MT-VPR Master là thiết bị chuyên dụng dùng để giám sát và bảo vệ hệ thống điện 3 pha trước các sự cố như quá áp, thấp áp, mất pha, ngược pha và mất cân bằng pha. Sản phẩm sử dụng công nghệ đo True RMS, giúp giám sát chính xác điện áp thực, đặc biệt là thiết bị cần thiết để bảo vệ động cơ và các tải nhạy cảm.

Relay bảo vệ điện áp 3 pha MT-VPR Master cho phép cài đặt ngưỡng bảo vệ linh hoạt từ 2–20%, kết hợp thời gian trễ 0.1–10 giây, giúp thiết bị tác động chính xác, tránh ngắt nhầm, đồng thời bảo vệ an toàn cho toàn bộ hệ thống điện 3 pha. Relay có dải điện áp giám sát rộng 176–552VAC (L-L), ngõ ra relay 1NO + 1NC, thiết kế gắn DIN rail, kích thước 90×18mm (1 module), rất phù hợp cho tủ điện công nghiệp hiện nay.

Tham khảo: "BẢNG GIÁ PHỤ KIỆN TỦ ĐIỆN MASTER ELECTRIC MỚI NHẤT NĂM 2026"

2. THÔNG SỐ KỸ THUẬT RƠ LE BẢO VỆ ĐIỆN ÁP 3 PHA MT-VPR MASTER

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA RƠ LE BẢO VỆ ĐIỆN ÁP 3 PHA MT-VPR MASTER

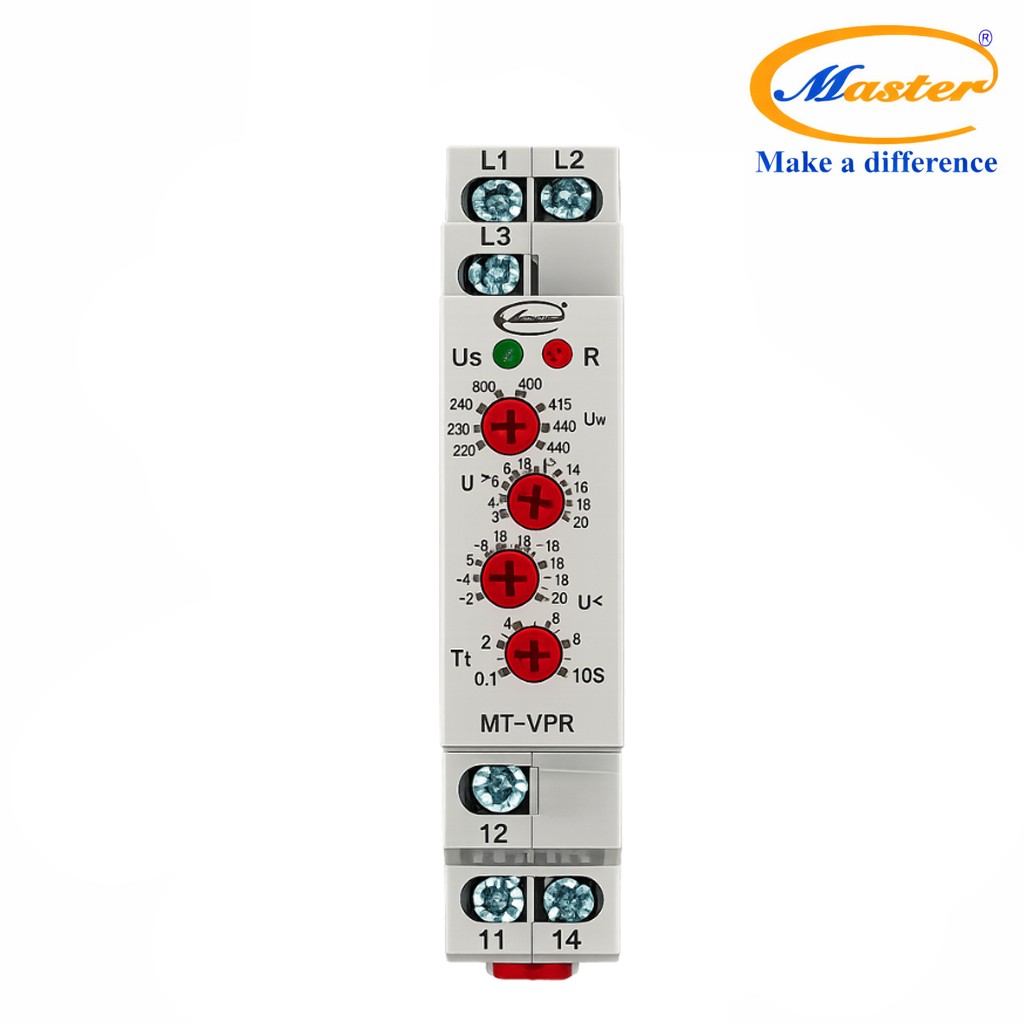

3.1. Cấu tạo

Relay bảo vệ điện áp MT-VPR Master được thiết kế tối ưu cho lắp đặt và vận hành ổn định:

• Thân relay gắn DIN rail 35mm – lắp đặt nhanh, gọn trong tủ điện

• Cụm núm chỉnh thông số:

     • Ngưỡng quá áp / thấp áp

     • Mất cân bằng pha

     • Thời gian trễ tác động

• Đèn LED hiển thị trạng thái:

     • LED xanh: trạng thái nguồn

     • LED đỏ: trạng thái relay ngõ ra

• Ngõ ra relay 1NO + 1NC – dễ tích hợp mạch điều khiển

• Kích thước 90 × 18mm (1 module) – tiết kiệm không gian


3.2. Nguyên lý hoạt động

Relay MT-VPR hoạt động theo nguyên lý giám sát liên tục điện áp 3 pha:

• Relay đo điện áp L-L của hệ thống 3 pha bằng công nghệ True RMS

• So sánh giá trị đo với ngưỡng cài đặt

• Khi xảy ra các sự cố:

     • Ngưỡng quá áp / thấp áp

     • Mất pha

     • Ngược pha

     • Mất cân bằng pha

⇒ Relay sẽ tác động ngắt mạch sau thời gian trễ đã cài

• Khi điện áp trở lại bình thường → relay tự reset hoặc reset theo cài đặt

4. ƯU ĐIỂM NỔI BẬT CỦA RƠ LE BẢO VỆ ĐIỆN ÁP 3 PHA MT-VPR MASTER

     • Bảo vệ toàn diện điện áp 3 pha, giám sát quá áp, thấp áp, mất pha, ngược pha và lệch pha hiệu quả.

     • Dải điện áp giám sát rộng 176–552VAC (L-L), phù hợp nhiều hệ thống điện 3 pha công nghiệp khác nhau.

     • Ngưỡng bảo vệ cài đặt linh hoạt từ 2–20%, dễ dàng điều chỉnh theo từng loại tải và yêu cầu thực tế.

     • Thời gian trễ điều chỉnh từ 0.1–10 giây, hạn chế tác động nhầm do dao động điện áp tạm thời.

     • Độ chính xác đo cao, sai số dưới 1%, đảm bảo giám sát điện áp ổn định và đáng tin cậy.

     • Tiếp điểm relay 1NO + 1NC, dòng tải 10A, dễ tích hợp vào mạch điều khiển motor và hệ thống bảo vệ.

     • Đèn LED hiển thị trạng thái nguồn và ngõ ra rõ ràng, thuận tiện cho việc kiểm tra, bảo trì.

      • Thiết kế mỏng 1 module DIN rail, tiết kiệm không gian lắp đặt trong tủ điện công nghiệp.

5. ỨNG DỤNG CỦA RƠ LE BẢO VỆ ĐIỆN ÁP 3 PHA MT-VPR MASTER

     • Tủ điều khiển motor 3 pha, bảo vệ động cơ trước các sự cố điện áp bất thường.

     • Trạm bơm, máy nén khí, quạt công suất lớn, đảm bảo thiết bị vận hành ổn định và an toàn.

     • Tủ ATS và tủ phân phối điện, giám sát điện áp lưới và bảo vệ hệ thống cấp nguồn.

     • Dây chuyền sản xuất công nghiệp, hạn chế sự cố điện gây gián đoạn và thiệt hại thiết bị.

     • Hệ thống khởi động sao–tam giác, kết hợp bảo vệ điện áp và relay thời gian trong tủ điều khiển.

     • Thiết bị lạnh, kho lạnh và hệ thống HVAC, bảo vệ máy nén trước biến động điện áp bất thường.

Relay bảo vệ điện áp 3 pha MT-VPR Master là giải pháp bảo vệ điện áp toàn diện – chính xác – bền bỉ cho các hệ thống điện công nghiệp. Với khả năng giám sát True RMS, ngưỡng bảo vệ linh hoạt, thiết kế DIN rail nhỏ gọn, sản phẩm giúp ngăn ngừa sự cố điện, bảo vệ motor và đảm bảo vận hành ổn định cho toàn bộ hệ thống.

Tham khảo: "CATALOGUE RƠ LE BẢO VỆ ĐIỆN ÁP 3 PHA MT-VPR MASTER"
