Đồng Hồ Đo Đa Chức Năng Master MT-DP96MF: Thông Số Và Ưu Điểm

rong hệ thống điện công nghiệp, việc giám sát điện áp, dòng điện, công suất và điện năng tiêu thụ đóng vai trò quan trọng trong quá trình vận hành. Đặc biệt, tại các tủ điện phân phối, những biến động về phụ tải, sóng hài hoặc mất cân bằng điện áp và dòng điện có thể ảnh hưởng đến hoạt động của hệ thống. Vì vậy, sử dụng thiết bị đo lường đa chức năng là giải pháp giúp kỹ thuật viên theo dõi thông số điện và đánh giá tình trạng vận hành thuận tiện hơn.

Đồng Hồ Đo Đa Chức Năng Master MT-DP96MF: Thông Số Và Ưu Điểm là chủ đề giúp người dùng tìm hiểu khả năng đo lường, giám sát chất lượng điện năng và quản lý phụ tải của thiết bị. Với độ chính xác cao, tích hợp giám sát sóng hài THDu/THDi và kết nối RS485 Modbus-RTU, MASTER MT-DP96MF phù hợp cho tủ điện MSB, MDB, nhà máy, tòa nhà và các hệ thống giám sát năng lượng tập trung.

1. Đồng Hồ Đo Đa Chức Năng Master MT-DP96MF Là Gì?

Đồng hồ đo đa chức năng Master MT-DP96MF là thiết bị đo lường và giám sát điện năng được thiết kế cho hệ thống điện công nghiệp và thương mại. Sản phẩm tích hợp nhiều chức năng đo điện trên cùng một thiết bị, giúp người vận hành theo dõi các đại lượng điện quan trọng tại vị trí đo.

Thiết bị có kích thước mặt 96 × 96 mm, hỗ trợ hệ thống ba pha bốn dây (3P4W), ba pha ba dây (3P3W) và một pha hai dây (1P2W). Với thiết kế lắp âm mặt tủ, MT-DP96MF phù hợp cho các ứng dụng cần theo dõi thông số điện tại tủ MSB, MDB và hệ thống phân phối điện.

Những chức năng đo lường chính của đồng hồ gồm:

• Điện áp pha, điện áp dây và dòng điện.

• Công suất tác dụng (P), công suất phản kháng (Q) và công suất biểu kiến (S).

• Hệ số công suất (PF) và tần số.

• Điện năng tác dụng, phản kháng và biểu kiến.

• Nhu cầu phụ tải và các giá trị cực đại, cực tiểu.

• Tổng độ méo hài điện áp THDu và dòng điện THDi.

• Mất cân bằng điện áp, dòng điện và góc pha.

Đặc biệt, MT-DP96MF được tích hợp sẵn cổng RS485 Modbus-RTU, hỗ trợ truyền dữ liệu đến hệ thống SCADA, EMS hoặc BMS thông qua hạ tầng kết nối tương thích.

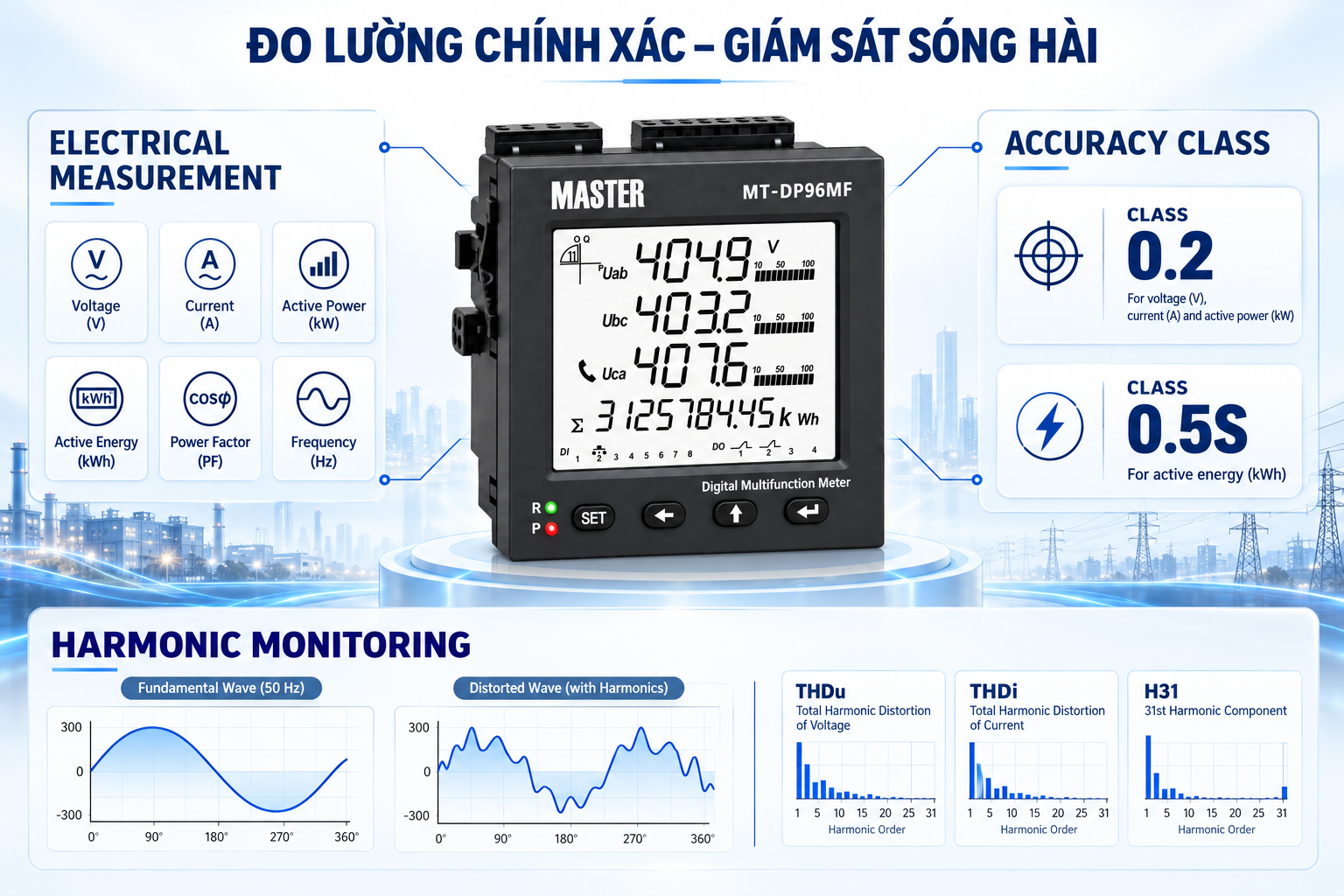

Thông số kỹ thuật đồng hồ Master MT-DP96MF và chức năng đo điện

2. Cấu Tạo Và Nguyên Lý Hoạt Động Của Đồng Hồ Master MT-DP96MF

2.1. Cấu tạo và thiết kế đồng hồ MT-DP96MF

Đồng hồ Master MT-DP96MF được thiết kế dạng lắp âm mặt tủ với màn hình hiển thị, các phím thao tác và hệ thống đầu nối tín hiệu.

Các thành phần và giao diện chính gồm:

• Màn hình hiển thị: Cho phép theo dõi các thông số điện và trạng thái đo lường trực tiếp trên thiết bị.

• Phím thao tác: Hỗ trợ lựa chọn nhóm thông số, truy cập menu và thực hiện các cài đặt.

• Ngõ vào điện áp: Tiếp nhận tín hiệu đo điện áp AC 230/400V.

• Ngõ vào dòng điện: Hỗ trợ dòng AC 1A hoặc 5A, cho phép cấu hình tỷ số biến dòng CT.

• Cổng RS485: Truyền dữ liệu bằng giao thức Modbus-RTU.

• Nguồn phụ: Sử dụng dải điện áp AC/DC 85–265V.

• Ngàm cố định: Hỗ trợ lắp đặt đồng hồ trên mặt tủ điện.

Với kích thước mặt 96 × 96 mm và lỗ khoét 92 × 92 mm, thiết bị thuận tiện bố trí trong các hệ thống tủ điện có vị trí lắp đặt phù hợp.

2.2. Nguyên lý hoạt động của đồng hồ

Đồng hồ Master MT-DP96MF tiếp nhận tín hiệu điện áp và dòng điện từ hệ thống điện. Tín hiệu dòng được đưa vào thiết bị thông qua biến dòng CT phù hợp với ngõ vào định mức 1A hoặc 5A.

Từ những tín hiệu này, đồng hồ thực hiện đo lường và tính toán các đại lượng điện như điện áp, dòng điện, công suất P/Q/S, hệ số công suất, tần số và điện năng.

Bên cạnh đó, thiết bị còn hỗ trợ phân tích các chỉ số liên quan đến chất lượng điện năng như THDu, THDi, các thành phần sóng hài, mất cân bằng điện áp và dòng điện.

Dữ liệu được hiển thị trực tiếp trên màn hình hoặc truyền đến hệ thống thu thập dữ liệu thông qua RS485 Modbus-RTU.

Nhờ kết hợp các chức năng đo lường và truyền thông, MT-DP96MF có thể phục vụ cả nhu cầu theo dõi tại tủ điện và giám sát từ hệ thống quản lý tập trung.

3. Những Tính Năng Và Ưu Điểm Nổi Bật Của Đồng Hồ Master MT-DP96MF

3.1. Đo nhiều đại lượng điện với độ chính xác cao

Một trong những ưu điểm nổi bật của đồng hồ đo đa chức năng Master MT-DP96MF là khả năng đo nhiều đại lượng điện với cấp chính xác cao.

Thiết bị có các thông số độ chính xác:

• Class 0.2: Điện áp, dòng điện và công suất.

• Class 0.5S: Điện năng tác dụng.

• Class 1: Điện năng phản kháng.

• ±0,01: Hệ số công suất.

• ±0,01 Hz: Tần số.

Bên cạnh đo điện áp và dòng điện, đồng hồ hỗ trợ theo dõi công suất tác dụng, phản kháng và biểu kiến theo từng pha và toàn hệ thống.

Khả năng đo lường này giúp kỹ thuật viên có thêm dữ liệu để đánh giá tình trạng phụ tải, kiểm tra hệ số công suất và theo dõi điện năng tiêu thụ.

Ưu điểm: Tích hợp nhiều phép đo trong một thiết bị, hỗ trợ theo dõi các thông số điện quan trọng mà không cần bố trí nhiều đồng hồ hiển thị riêng biệt trong những ứng dụng phù hợp.

3.2. Giám sát sóng hài THDu, THDi và chất lượng điện năng

Ngoài các phép đo cơ bản, MT-DP96MF còn tích hợp khả năng giám sát chất lượng điện năng.

Thiết bị hỗ trợ:

• THDu: Theo dõi tổng độ méo hài điện áp theo pha.

• THDi: Theo dõi tổng độ méo hài dòng điện theo pha.

• Thành phần sóng hài: Phân tích các thành phần hài đến bậc H31.

• Mất cân bằng: Theo dõi mất cân bằng điện áp và dòng điện.

• Góc pha: Đo góc pha điện áp và dòng điện.

Trong hệ thống có nhiều biến tần, bộ chỉnh lưu hoặc thiết bị điện tử công suất, việc giám sát các chỉ số THD cung cấp thêm thông tin để kỹ thuật viên đánh giá mức méo hài tại điểm đo.

Ngoài ra, khả năng theo dõi mất cân bằng giữa các pha còn giúp kiểm tra tình trạng phân bố phụ tải trong hệ thống điện ba pha.

Ưu điểm: Cung cấp thêm dữ liệu chất lượng điện năng bên cạnh các thông số đo lường thông thường, hỗ trợ nhận biết những biến động cần kiểm tra.

3.3. Theo dõi điện năng và nhu cầu phụ tải

Đồng hồ Master MT-DP96MF hỗ trợ đo điện năng tác dụng, phản kháng và biểu kiến. Thiết bị còn có khả năng đo điện năng hai chiều và điện năng phản kháng theo bốn góc phần tư.

Chức năng quản lý điện năng theo nhiều biểu giá thời gian (TOU) giúp theo dõi điện năng theo các khoảng thời gian được thiết lập.

Đặc biệt, thiết bị tích hợp chức năng đo nhu cầu phụ tải với các thông số:

• Cửa sổ tính nhu cầu: 1–60 phút.

• Bước thời gian trượt: 1–20 phút.

Ví dụ, tại một nhà máy có nhiều dây chuyền sản xuất, dữ liệu nhu cầu phụ tải có thể được sử dụng để theo dõi mức công suất trung bình trong những khoảng thời gian vận hành khác nhau.

Thông qua việc kết hợp dữ liệu điện năng và nhu cầu phụ tải, bộ phận kỹ thuật có thể đánh giá xu hướng sử dụng điện và nhận biết những thời điểm hệ thống có mức tiêu thụ công suất cao.

Ưu điểm: Hỗ trợ quản lý điện năng và phụ tải, cung cấp dữ liệu phục vụ đánh giá hoạt động của nhà máy hoặc hệ thống phân phối điện.

3.4. Kết nối RS485 Modbus-RTU tích hợp sẵn

Khả năng truyền thông là một ưu điểm quan trọng của đồng hồ MT-DP96MF khi được sử dụng trong những hệ thống cần giám sát điện năng tập trung.

Thiết bị tích hợp sẵn cổng RS485 với giao thức Modbus-RTU, hỗ trợ kết nối đến SCADA, EMS, BMS hoặc gateway tương thích.

Các thông số truyền thông chính gồm:

• Địa chỉ thiết bị: 1–247.

• Tốc độ truyền: 1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps.

• Kiểm tra chẵn lẻ: None / Odd / Even.

Trong hệ thống có nhiều tủ điện, các đồng hồ MT-DP96MF tại những điểm đo khác nhau có thể được kết nối vào mạng truyền thông được thiết kế phù hợp.

Thông qua hệ thống thu thập dữ liệu, người vận hành có thể theo dõi các thông số điện từ nhiều vị trí mà không cần trực tiếp đọc từng đồng hồ.

Ưu điểm: Hỗ trợ số hóa hoạt động giám sát điện năng và thuận tiện tích hợp vào các hệ thống quản lý năng lượng tập trung.

3.5. Hỗ trợ cảnh báo và ghi nhận giá trị cực trị

MT-DP96MF hỗ trợ cấu hình cảnh báo ngưỡng cao và thấp cho nhiều đại lượng điện, bao gồm điện áp, dòng điện, công suất, hệ số công suất, tần số, THD, mất cân bằng và nhu cầu phụ tải.

Người sử dụng có thể cài đặt thời gian trễ tác động và phục hồi nhằm hạn chế cảnh báo do biến động quanh ngưỡng thiết lập.

Bên cạnh đó, chức năng Min/Max cho phép ghi nhận giá trị cực đại và cực tiểu kèm thời gian đối với những đại lượng chính.

Chẳng hạn, khi dòng điện hoặc công suất đạt mức cao trong quá trình vận hành, dữ liệu cực trị giúp kỹ thuật viên xác định thời điểm xuất hiện giá trị đó để đối chiếu với tình trạng phụ tải.

Ưu điểm: Hỗ trợ theo dõi những biến động đáng chú ý và cung cấp dữ liệu phục vụ kiểm tra hệ thống điện.

3.6. Thiết kế nhỏ gọn, phù hợp nhiều hệ thống điện

Đồng hồ Master MT-DP96MF có kích thước mặt 96 × 96 mm, lỗ khoét 92 × 92 mm và sử dụng phương pháp lắp âm mặt tủ bằng ngàm cố định.

Thiết bị hỗ trợ ba cấu hình hệ thống dây:

• 3P4W: Ba pha bốn dây.

• 3P3W: Ba pha ba dây.

• 1P2W: Một pha hai dây.

Ngoài ra, ngõ vào dòng điện 1A hoặc 5A có thể được cấu hình theo tỷ số biến dòng CT phù hợp.

Ưu điểm: Dễ bố trí trong các ứng dụng tủ điện có vị trí lắp đặt tương thích, đồng thời đáp ứng nhu cầu đo lường của nhiều cấu hình hệ thống điện.

3.7. Khả năng mở rộng chức năng linh hoạt

Bên cạnh các chức năng đo lường và giám sát tiêu chuẩn, MASTER MT-DP96MF còn hỗ trợ những tùy chọn mở rộng theo yêu cầu sử dụng.

Các tùy chọn gồm:

• DI4/DI8: 4 hoặc 8 ngõ vào số.

• DO2/DO4: 2 hoặc 4 ngõ ra rơ-le.

• AO2/AO4: 2 hoặc 4 ngõ ra tương tự.

• SOE: Ghi nhận trình tự sự kiện.

• Crest Factor: Theo dõi hệ số đỉnh điện áp.

• K-Factor: Theo dõi hệ số K của dòng điện.

Những chức năng này giúp mở rộng khả năng tích hợp thiết bị vào hệ thống giám sát và điều khiển theo nhu cầu cụ thể.

Lưu ý: Đây là các tùy chọn mở rộng, không mặc định có trên mọi phiên bản MT-DP96MF. Cần xác nhận cấu hình thực tế khi lựa chọn và đặt hàng.

4. Ứng Dụng Của Đồng Hồ Đo Đa Chức Năng Master MT-DP96MF

4.1. Giám sát điện năng trong tủ điện MSB

Tại tủ điện tổng MSB, đồng hồ MT-DP96MF có thể được bố trí để đo các thông số điện ở nguồn cấp chính hoặc các lộ cấp điện cần giám sát.

Thiết bị hỗ trợ theo dõi điện áp, dòng điện, công suất và điện năng, giúp kỹ thuật viên nắm bắt tình trạng phụ tải tại vị trí đo.

4.2. Theo dõi thông số trong tủ phân phối MDB

Trong tủ điện MDB, MT-DP96MF hỗ trợ đo điện năng và các thông số điện tại những nhánh tải được bố trí đồng hồ.

Việc theo dõi công suất, dòng điện và hệ số công suất giúp người vận hành có thêm thông tin đánh giá mức sử dụng điện của từng khu vực.

4.3. Quản lý điện năng trong nhà máy

Trong nhà máy sản xuất, đồng hồ Master MT-DP96MF hỗ trợ đo điện năng, theo dõi nhu cầu phụ tải và giám sát các thông số liên quan đến chất lượng điện năng.

Khi bố trí tại những điểm đo phù hợp, thiết bị giúp bộ phận kỹ thuật theo dõi mức sử dụng điện của các khu vực hoặc dây chuyền sản xuất.

4.4. Giám sát điện năng trong tòa nhà và hệ thống M&E

Tại tòa nhà, trung tâm thương mại và hệ thống M&E, MT-DP96MF có thể được sử dụng để giám sát điện năng, thông số tải và các nhóm phụ tải.

Cổng RS485 Modbus-RTU còn hỗ trợ tích hợp dữ liệu đo vào hệ thống quản lý tập trung.

4.5. Kết nối hệ thống SCADA và EMS

Đối với các hệ thống yêu cầu thu thập dữ liệu từ nhiều tủ điện, MT-DP96MF có thể kết nối thông qua RS485 Modbus-RTU đến hệ thống giám sát tương thích.

Giải pháp này hỗ trợ tập trung dữ liệu đo lường, giúp người vận hành theo dõi thông số điện tại nhiều vị trí trong hệ thống.

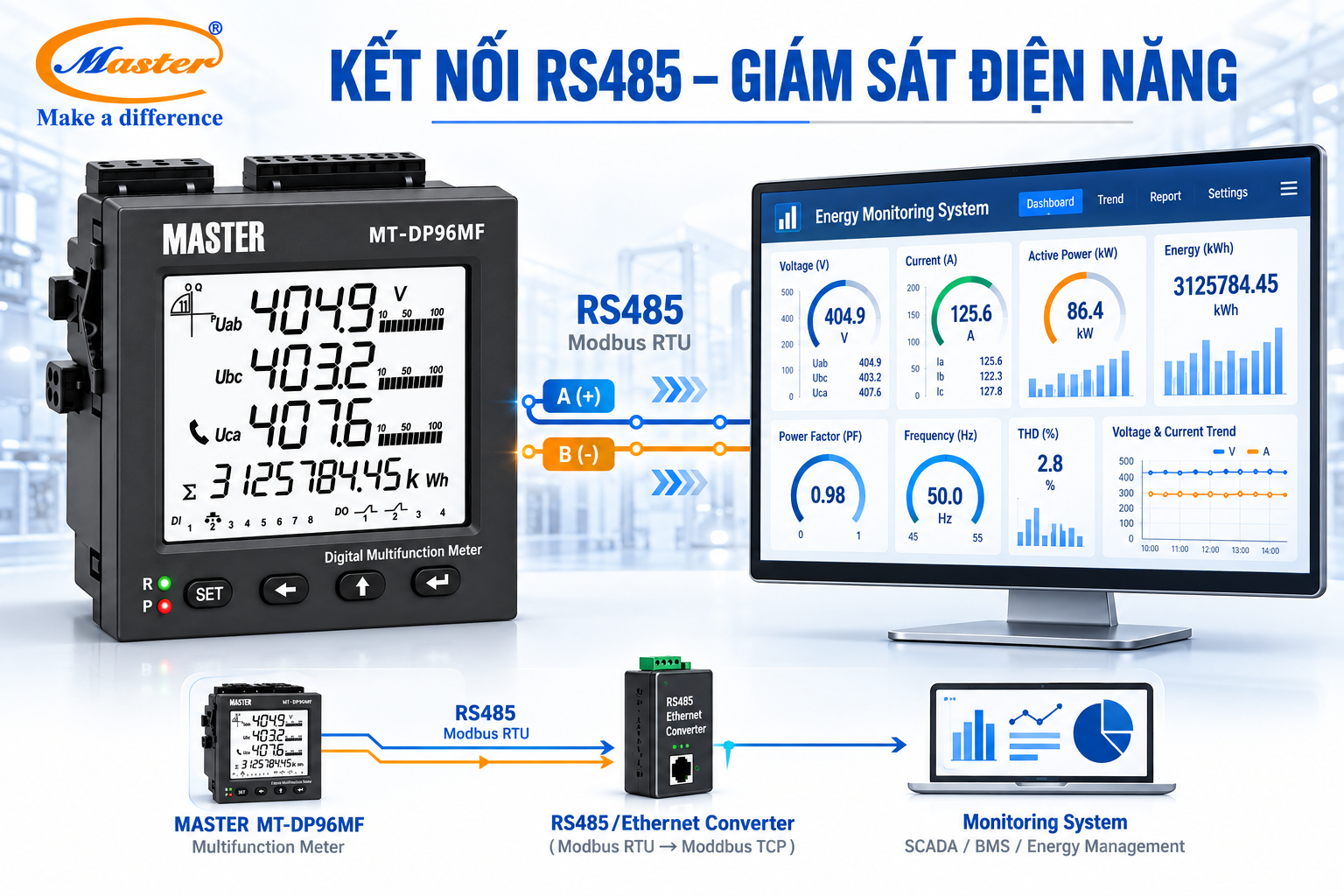

Đồng hồ Master MT-DP96MF kết nối RS485 Modbus RTU

5. Thông Số Kỹ Thuật Đồng Hồ Master MT-DP96MF

Dưới đây là các thông số kỹ thuật chính của đồng hồ đo đa chức năng Master MT-DP96MF:

Thông số	Giá trị
Model	MT-DP96MF
Thương hiệu	MASTER Electric
Loại thiết bị	Đồng hồ đo đa chức năng
Hệ thống dây	3P4W / 3P3W / 1P2W
Điện áp đầu vào	AC 230/400V
Dòng điện đầu vào	AC 1A/5A, cài đặt được
Tần số	45–65 Hz
Độ chính xác điện áp, dòng điện, công suất	Class 0.2
Độ chính xác điện năng tác dụng	Class 0.5S
Độ chính xác điện năng phản kháng	Class 1
Độ chính xác hệ số công suất	±0,01
Độ chính xác tần số	±0,01 Hz
Giám sát sóng hài	THDu/THDi, các thành phần hài H3–H31
Nhu cầu phụ tải	Cửa sổ tính 1–60 phút; bước trượt 1–20 phút
Ghi nhận giá trị cực trị	Min/Max kèm thời gian
Truyền thông	RS485 Modbus-RTU
Địa chỉ truyền thông	1–247
Tốc độ truyền	1200–38400 bps
Nguồn phụ	AC/DC 85–265V
Công suất tiêu thụ tối đa	≤ 5VA
Ngõ ra xung điện năng	6.400 xung/kWh
Kích thước mặt	96 × 96 mm
Kích thước lỗ khoét	92 × 92 mm
Nhiệt độ môi trường	-20°C đến +70°C
Cấp bảo vệ	IP51 mặt trước; IP30 thân trong tủ, không bao gồm đầu nối dây

Với khả năng đo lường nhiều đại lượng điện, hỗ trợ giám sát sóng hài và tích hợp RS485 Modbus-RTU, đồng hồ MT-DP96MF phù hợp cho những ứng dụng cần kết hợp đo thông số điện và thu thập dữ liệu giám sát.

6. Những Lưu Ý Khi Lựa Chọn Và Sử Dụng Đồng Hồ Master MT-DP96MF

Để lựa chọn đồng hồ đo đa chức năng Master MT-DP96MF phù hợp, người sử dụng cần xem xét một số yếu tố kỹ thuật:

Xác định nhu cầu đo lường: Lựa chọn thiết bị dựa trên các thông số cần giám sát như điện áp, dòng điện, công suất, điện năng, sóng hài và nhu cầu phụ tải.

Kiểm tra cấu hình hệ thống dây: Xác định hệ thống sử dụng 3P4W, 3P3W hoặc 1P2W để thiết lập chế độ đo phù hợp.

Lựa chọn biến dòng CT: Đồng hồ hỗ trợ dòng đầu vào 1A hoặc 5A. Cần lựa chọn CT có tỷ số phù hợp với hệ thống và cài đặt chính xác trên thiết bị.

Kiểm tra nguồn phụ: Đảm bảo nguồn cấp nằm trong dải AC/DC 85–265V.

Xác định nhu cầu truyền thông: Nếu cần kết nối SCADA, EMS hoặc BMS, phải thiết lập địa chỉ truyền thông, tốc độ truyền và chế độ kiểm tra chẵn lẻ phù hợp.

Kiểm tra cấu hình mở rộng: Các chức năng DI, DO, AO, SOE, Crest Factor và K-Factor cần được xác nhận khi đặt hàng.

Trong quá trình lắp đặt, cần đảm bảo đúng thứ tự pha và cực tính CT để tránh sai lệch kết quả đo công suất, điện năng và hệ số công suất.

Đặc biệt, không được để hở mạch thứ cấp CT khi biến dòng đang mang dòng điện. Công việc đấu nối và kiểm tra phải được thực hiện bởi người có chuyên môn về điện.

7. Câu Hỏi Thường Gặp Về Đồng Hồ Đo Đa Chức Năng Master MT-DP96MF

7.1. Đồng hồ Master MT-DP96MF đo được những thông số nào?

Thiết bị hỗ trợ đo điện áp, dòng điện, công suất P/Q/S, hệ số công suất PF, tần số, điện năng và nhu cầu phụ tải. Ngoài ra, đồng hồ còn giám sát THDu, THDi, các thành phần sóng hài và mức mất cân bằng điện áp, dòng điện.

7.2. Đồng hồ MT-DP96MF có đo được điện năng ba pha không?

Có. MT-DP96MF hỗ trợ hệ thống điện ba pha ba dây (3P3W) và ba pha bốn dây (3P4W), cho phép đo điện năng tác dụng, phản kháng và biểu kiến.

7.3. Đồng hồ MT-DP96MF có kết nối RS485 không?

Có. Thiết bị được tích hợp sẵn cổng RS485 Modbus-RTU, hỗ trợ kết nối với hệ thống SCADA, EMS, BMS hoặc thiết bị thu thập dữ liệu tương thích.

8. Kết Luận

Đồng hồ đo đa chức năng Master MT-DP96MF là thiết bị kết hợp nhiều chức năng đo lường, giám sát chất lượng điện năng và theo dõi phụ tải trong cùng một thiết kế.

Với độ chính xác Class 0.2 đối với điện áp, dòng điện và công suất, Class 0.5S đối với điện năng tác dụng, khả năng giám sát THDu/THDi và truyền thông RS485 Modbus-RTU tích hợp sẵn, sản phẩm đáp ứng nhiều nhu cầu theo dõi thông số điện trong hệ thống công nghiệp và thương mại.

Đặc biệt, thiết kế 96 × 96 mm cùng khả năng hỗ trợ các hệ thống điện 1P2W, 3P3W và 3P4W giúp MT-DP96MF phù hợp với tủ MSB, MDB, nhà máy, tòa nhà và các ứng dụng giám sát năng lượng tập trung.
